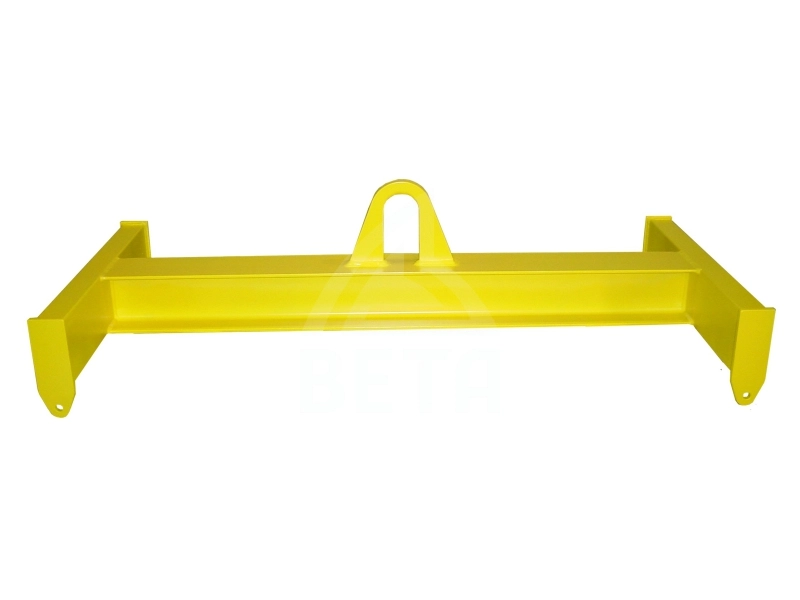

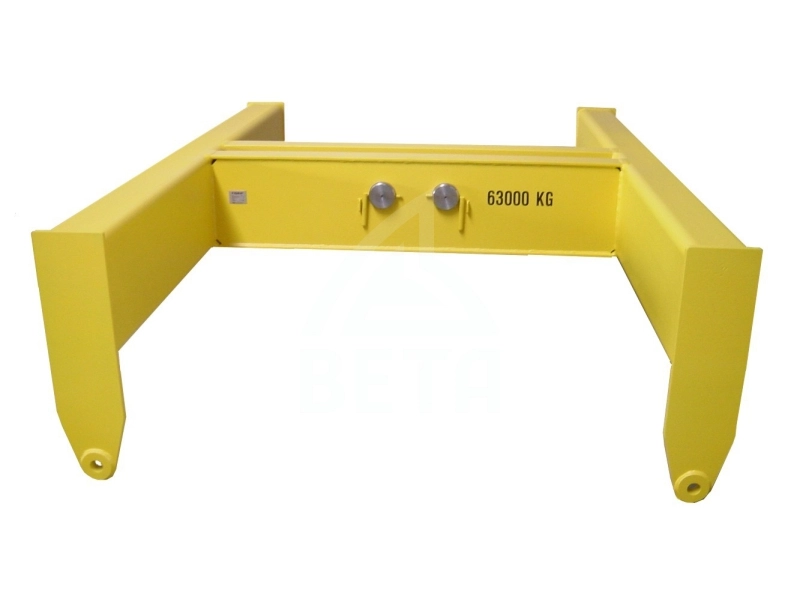

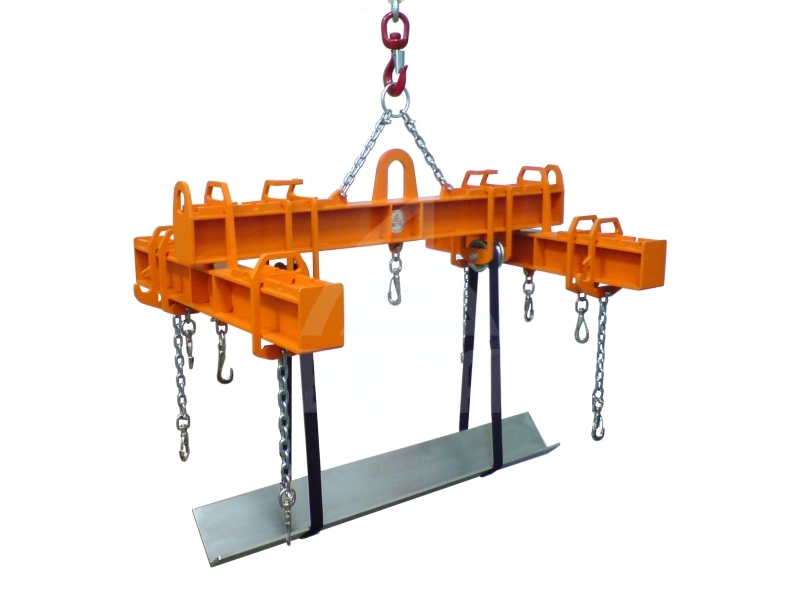

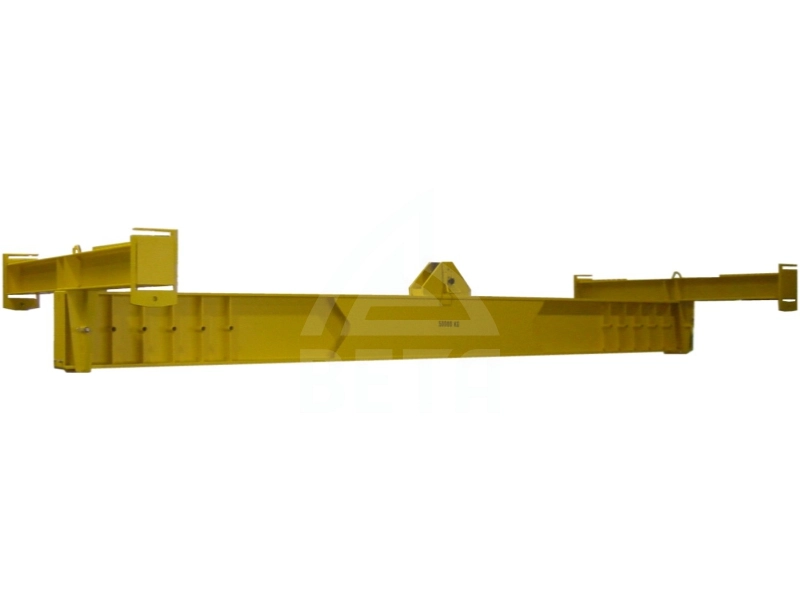

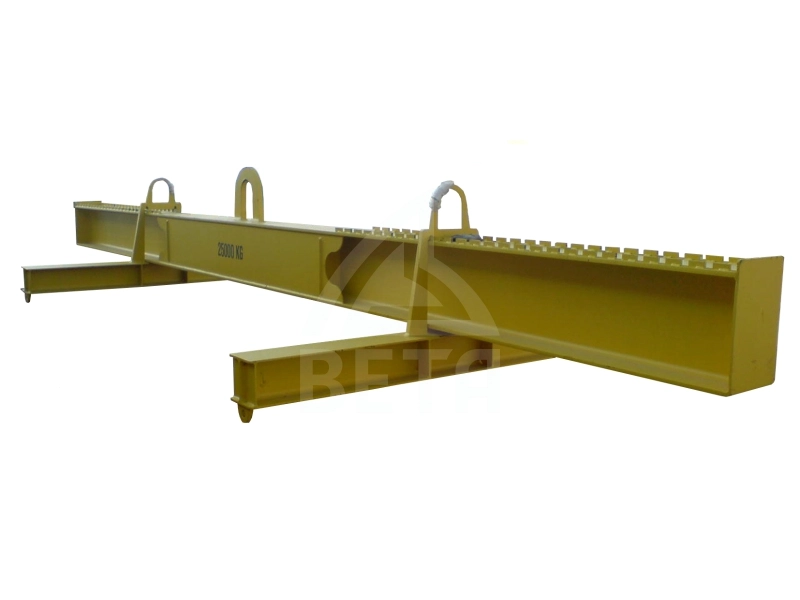

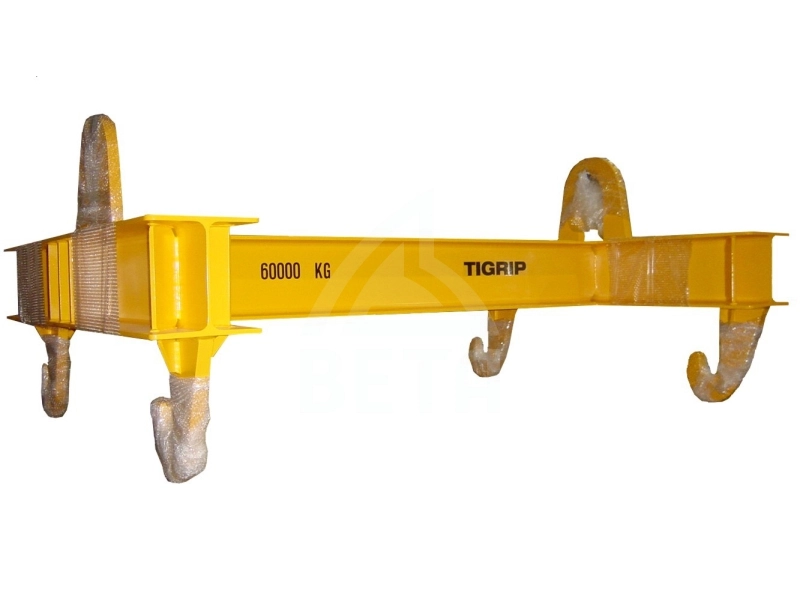

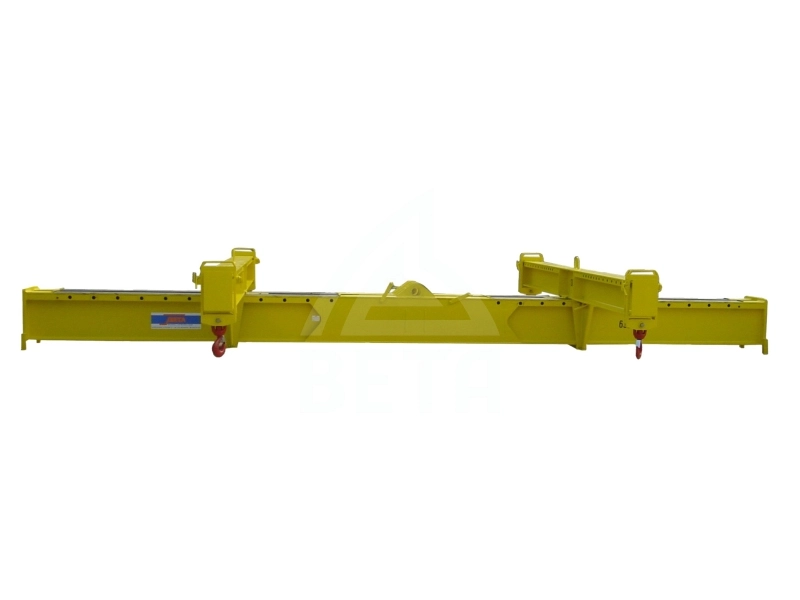

H-образные траверсы THV и THE
H-образные траверсы используются для подъема деталей, для стабилизации которых требуется более двух точек крепления и оптимальное распределение нагрузки по поверхности. Детали с критичным соотношением ширины и длины или с необходимостью дополнительной фиксации в связи с особенностью конструкции легко захватываются и перемещаются с обеспечением высокой стабильности формы и устойчивости при транспортировке. Наше стандартное оборудование имеет грузоподъемность от 1,0 до 40,0 т и ширину захвата от 1,5 до 8,0 м. В регулируемых H-образных траверсах типа THV точки строповки можно перемещать с шагом 100 мм или с произвольным шагом, что существенно расширяет область их применения. Благодаря возможности регулирования можно скорректировать ширину захвата и выровнять положение центра тяжести. В простых H-образных траверсах типа THE точки строповки со стороны груза в поперечном направлении фиксированы, т. е. ширину захвата можно изменять только в продольном направлении. Вы можете заказать у нас нестандартное оборудование и принадлежности!
-
Подъемное оборудование
Запроса
Отправьте нам запрос! Мы создаем индивидуальное предложение для Вас.
Скачивание
Запрос
Направляйте нам свои размеры для запроса продукции! Мы составим для вас индивидуальное предложение на самых выгодных условиях. Если для выставления предложения требуются уточнения, мы свяжемся с вами.

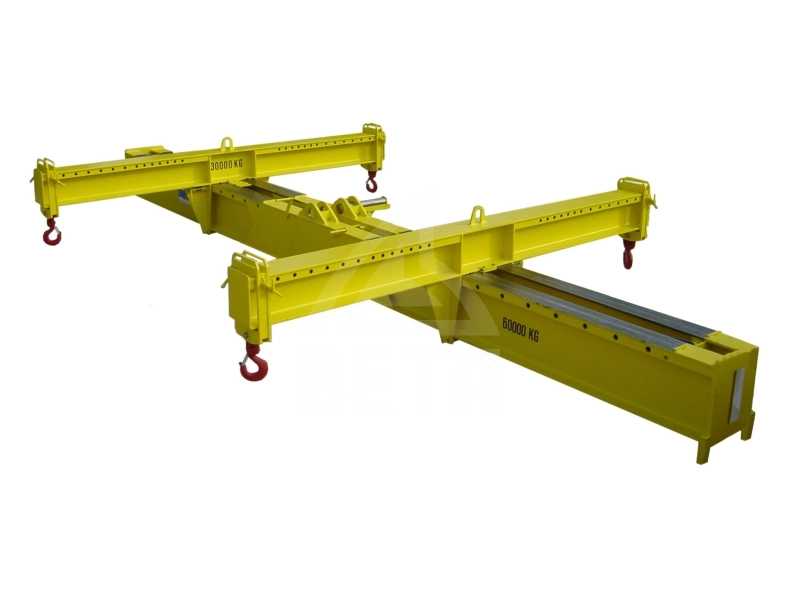

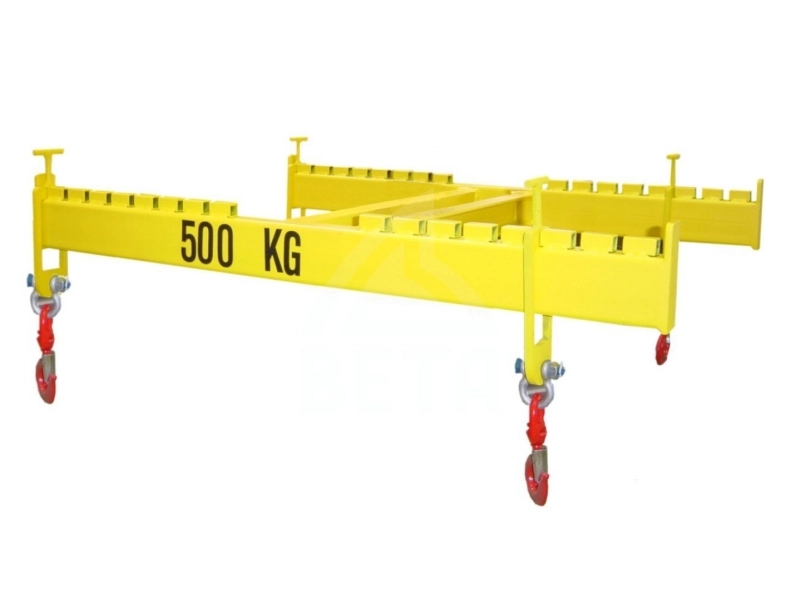

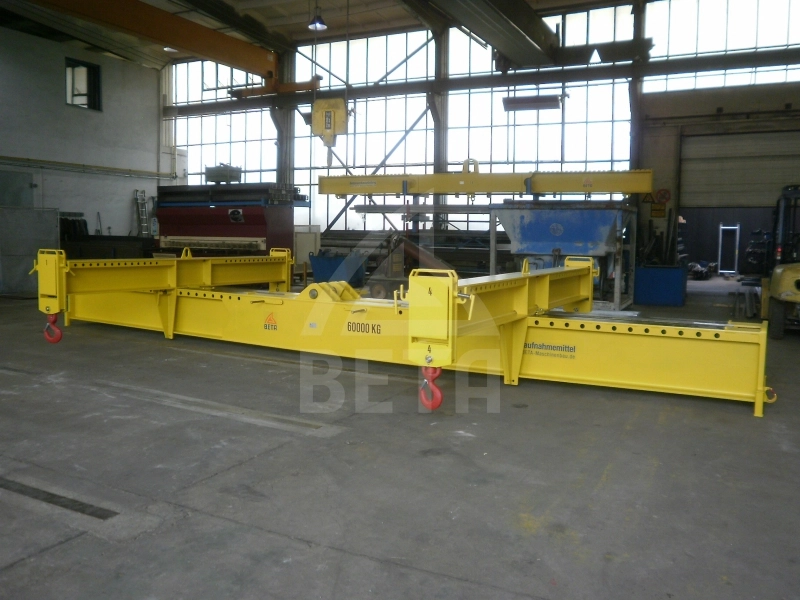

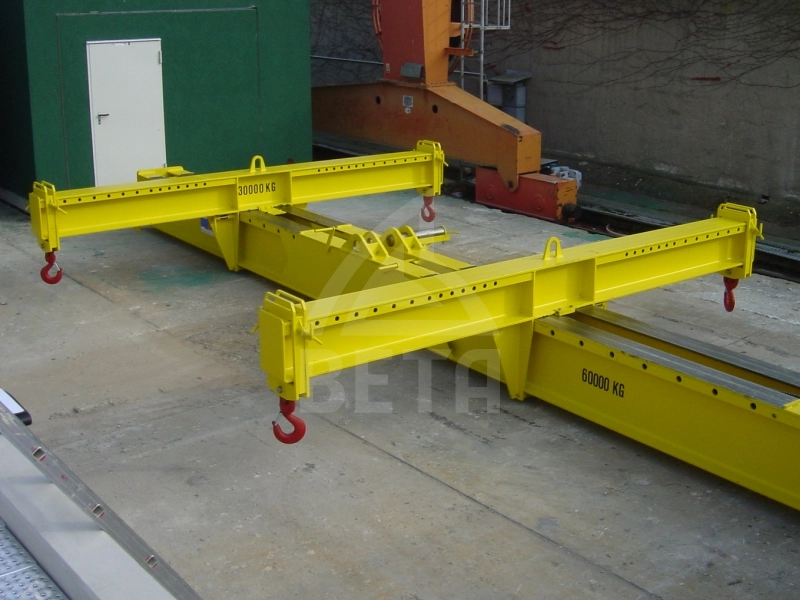

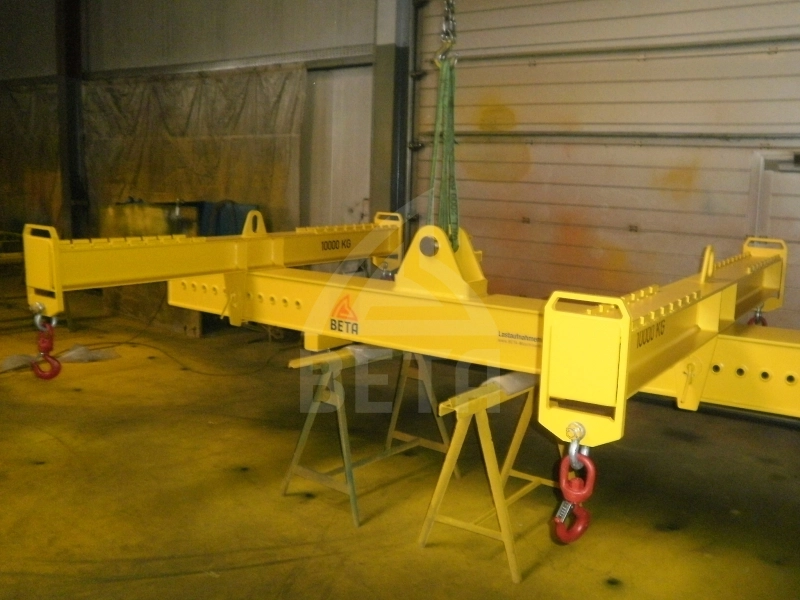

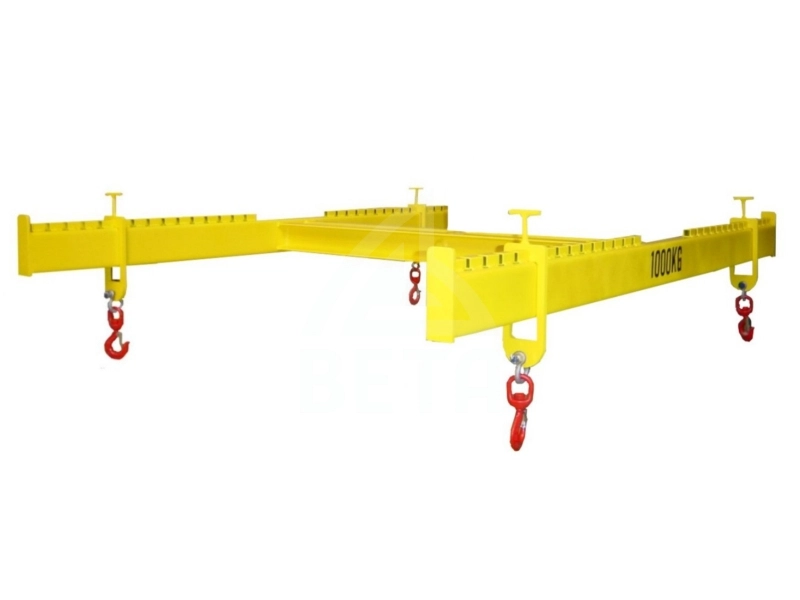

Регулируемая H-образная траверса THV
- грузоподъемность от 1,0 до 40,0 т
- ширина захвата в длину от 2,5 до 8,0 м и в ширину от 1,5 до 5,0 м
- точки строповки с шагом 100 мм регулируемые
- возможность регулировки положения центра тяжести
- проушина для подвешивания на крюк крана вращающийся вертлюжный гак для закрепления груза
Тип | Грузоподъемность (кг) | A1 мин. (мм) | A1 макс. (мм) | A2 мин. (мм) | A2 макс. (мм) | B (mm) | C (mm) | D (mm) | E (mm) | Вес (кг) |
---|---|---|---|---|---|---|---|---|---|---|
THV 1,0 / 2500 - 1500 | 1000 | 700 | 2500 | 700 | 1500 | a.A. | 110 | 25 | 60 | 138 |
THV 1,0 / 3500 - 1500 | 1000 | 1700 | 3500 | 700 | 1500 | a.A. | 110 | 25 | 60 | 175 |
THV 1,0 / 3500 - 2500 | 1000 | 1700 | 3500 | 1500 | 2500 | a.A. | 110 | 25 | 60 | 211 |
THV 1,0 / 5000 - 2500 | 1000 | 2000 | 5000 | 1500 | 2500 | a.A. | 110 | 25 | 60 | 306 |
THV 1,0 / 6500 - 3500 | 1000 | 2500 | 6500 | 1700 | 3500 | a.A. | 110 | 25 | 60 | 460 |
THV 1,0 / 8000 - 5000 | 1000 | 3000 | 8000 | 2000 | 5000 | a.A. | 110 | 25 | 60 | 722 |
THV 2,0 / 2500 - 1500 | 2000 | 700 | 2500 | 700 | 1500 | a.A. | 135 | 30 | 75 | 164 |
THV 2,0 / 3500 - 1500 | 2000 | 1700 | 3500 | 700 | 1500 | a.A. | 135 | 30 | 75 | 164 |
THV 2,0 / 3500 - 2500 | 2000 | 1700 | 3500 | 1500 | 2500 | a.A. | 135 | 30 | 75 | 253 |
THV 2,0 / 5000 - 2500 | 2000 | 2000 | 5000 | 1500 | 2500 | a.A. | 135 | 30 | 75 | 335 |
THV 2,0 / 6500 - 3500 | 2000 | 2500 | 6500 | 1700 | 3500 | a.A. | 135 | 30 | 75 | 560 |
THV 2,0 / 8000 - 5000 | 2000 | 3000 | 8000 | 2000 | 5000 | a.A. | 135 | 30 | 75 | 838 |
THV 3,0 / 2500 - 1500 | 3000 | 700 | 2500 | 700 | 1500 | a.A. | 160 | 35 | 90 | 187 |
THV 3,0 / 3500 - 1500 | 3000 | 1700 | 3500 | 700 | 1500 | a.A. | 160 | 35 | 90 | 244 |
THV 3,0 / 3500 - 2500 | 3000 | 1700 | 3500 | 1500 | 2500 | a.A. | 160 | 35 | 90 | 330 |
THV 3,0 / 5000 - 2500 | 3000 | 2000 | 5000 | 1500 | 2500 | a.A. | 160 | 35 | 90 | 428 |
THV 3,0 / 6500 - 3500 | 3000 | 2500 | 6500 | 1700 | 3500 | a.A. | 160 | 35 | 90 | 719 |
THV 3,0 / 8000 - 5000 | 3000 | 3000 | 8000 | 2000 | 5000 | a.A. | 160 | 35 | 90 | 985 |
THV 5,0 / 2500 - 1500 | 5000 | 700 | 2500 | 700 | 1500 | a.A. | 180 | 40 | 100 | 233 |
THV 5,0 / 3500 - 1500 | 5000 | 1700 | 3500 | 700 | 1500 | a.A. | 180 | 40 | 100 | 438 |
THV 5,0 / 3500 - 2500 | 5000 | 1700 | 3500 | 1500 | 2500 | a.A. | 180 | 40 | 100 | 438 |
THV 5,0 / 5000 - 2500 | 5000 | 2000 | 5000 | 1500 | 2500 | a.A. | 180 | 40 | 100 | 582 |
THV 5,0 / 6500 - 3500 | 5000 | 2500 | 6500 | 1700 | 3500 | a.A. | 180 | 40 | 100 | 839 |
THV 5,0 / 8000 - 5000 | 5000 | 3000 | 8000 | 2000 | 5000 | a.A. | 180 | 40 | 100 | 1308 |
THV 7,5 / 2500 - 1500 | 7500 | 700 | 2500 | 700 | 1500 | a.A. | 200 | 60 | 130 | 336 |
THV 7,5 / 3500 - 1500 | 7500 | 1700 | 3500 | 700 | 1500 | a.A. | 200 | 60 | 130 | 436 |
THV 7,5 / 3500 - 2500 | 7500 | 1700 | 3500 | 1500 | 2500 | a.A. | 200 | 60 | 130 | 532 |
THV 7,5 / 5000 - 2500 | 7500 | 2000 | 5000 | 1500 | 2500 | a.A. | 200 | 60 | 130 | 677 |
THV 7,5 / 6500 - 3500 | 7500 | 2500 | 6500 | 1700 | 3500 | a.A. | 200 | 60 | 130 | 1036 |
THV 7,5 / 8000 - 5000 | 7500 | 3000 | 8000 | 2000 | 5000 | a.A. | 200 | 60 | 130 | 1627 |
THV 10,0 / 2500 - 1500 | 10000 | 700 | 2500 | 700 | 1500 | a.A. | 260 | 70 | 130 | 373 |
THV 10,0 / 3500 - 1500 | 10000 | 1700 | 3500 | 700 | 1500 | a.A. | 260 | 70 | 130 | 475 |
THV 10,0 / 3500 - 2500 | 10000 | 1700 | 3500 | 1500 | 2500 | a.A. | 260 | 70 | 130 | 571 |
THV 10,0 / 5000 - 2500 | 10000 | 2000 | 5000 | 1500 | 2500 | a.A. | 260 | 70 | 130 | 887 |
THV 10,0 / 6500 - 3500 | 10000 | 2500 | 6500 | 1700 | 3500 | a.A. | 260 | 70 | 130 | 1126 |
THV 10,0 / 8000 - 5000 | 10000 | 3000 | 8000 | 2000 | 5000 | a.A. | 260 | 70 | 130 | 1724 |
THV 12,5 / 2500 - 1500 | 12500 | 700 | 2500 | 700 | 1500 | a.A. | 260 | 75 | 140 | 394 |
THV 12,5 / 3500 - 1500 | 12500 | 1700 | 3500 | 700 | 1500 | a.A. | 260 | 75 | 140 | 491 |
THV 12,5 / 3500 - 2500 | 12500 | 1700 | 3500 | 1500 | 2500 | a.A. | 260 | 75 | 140 | 651 |
THV 12,5 / 5000 - 2500 | 12500 | 2000 | 5000 | 1500 | 2500 | a.A. | 260 | 75 | 140 | 805 |
THV 12,5 / 6500 - 3500 | 12500 | 2500 | 6500 | 1700 | 3500 | a.A. | 260 | 75 | 140 | 1316 |
THV 12,5 / 8000 - 5000 | 12500 | 3000 | 8000 | 2000 | 5000 | a.A. | 260 | 75 | 140 | 1825 |
THV 15,0 / 2500 - 1500 | 15000 | 700 | 2500 | 700 | 1500 | a.A. | 260 | 85 | 140 | 433 |
THV 15,0 / 3500 - 1500 | 15000 | 1700 | 3500 | 700 | 1500 | a.A. | 260 | 85 | 140 | 536 |
THV 15,0 / 3500 - 2500 | 15000 | 1700 | 3500 | 1500 | 2500 | a.A. | 260 | 85 | 140 | 696 |
THV 15,0 / 5000 - 2500 | 15000 | 2000 | 5000 | 1500 | 2500 | a.A. | 260 | 85 | 140 | 805 |
THV 15,0 / 6500 - 3500 | 15000 | 2500 | 6500 | 1700 | 3500 | a.A. | 260 | 85 | 140 | 1366 |
THV 15,0 / 8000 - 5000 | 15000 | 3000 | 8000 | 2000 | 5000 | a.A. | 260 | 85 | 140 | 1892 |
THV 20,0 / 2500 - 1500 | 20000 | 700 | 2500 | 700 | 1500 | a.A. | 260 | 90 | 160 | 521 |
THV 20,0 / 3500 - 1500 | 20000 | 1700 | 3500 | 700 | 1500 | a.A. | 260 | 90 | 160 | 521 |
THV 20,0 / 3500 - 2500 | 20000 | 1700 | 3500 | 1500 | 2500 | a.A. | 260 | 90 | 160 | 881 |
THV 20,0 / 5000 - 2500 | 20000 | 2000 | 5000 | 1500 | 2500 | a.A. | 260 | 90 | 160 | 1121 |
THV 20,0 / 6500 - 3500 | 20000 | 2500 | 6500 | 1700 | 3500 | a.A. | 260 | 90 | 160 | 1614 |
THV 20,0 / 8000 - 5000 | 20000 | 3000 | 8000 | 2000 | 5000 | a.A. | 260 | 90 | 160 | 2392 |
THV 25,0 / 2500 - 1500 | 25000 | 700 | 2500 | 700 | 1500 | a.A. | 300 | 100 | 160 | 574 |
THV 25,0 / 3500 - 1500 | 25000 | 1700 | 3500 | 700 | 1500 | a.A. | 300 | 100 | 160 | 744 |
THV 25,0 / 3500 - 2500 | 25000 | 1700 | 3500 | 1500 | 2500 | a.A. | 300 | 100 | 160 | 908 |
THV 25,0 / 5000 - 2500 | 20000 | 2000 | 5000 | 1500 | 2500 | a.A. | 300 | 100 | 160 | 1196 |
THV 25,0 / 6500 - 3500 | 20000 | 2500 | 6500 | 1700 | 3500 | a.A. | 300 | 100 | 160 | 1690 |
THV 25,0 / 8000 - 5000 | 20000 | 3000 | 8000 | 2000 | 5000 | a.A. | 300 | 100 | 160 | 2386 |
THV 30,0 / 2500 - 1500 | 30000 | 700 | 2500 | 700 | 1500 | a.A. | 400 | 160 | 250 | a.A. |
THV 30,0 / 3500 - 1500 | 30000 | 1700 | 3500 | 700 | 1500 | a.A. | 400 | 160 | 250 | a.A. |
THV 30,0 / 3500 - 2500 | 30000 | 1700 | 3500 | 1500 | 2500 | a.A. | 400 | 160 | 250 | a.A. |
THV 30,0 / 5000 - 2500 | 30000 | 2000 | 5000 | 1500 | 2500 | a.A. | 400 | 160 | 250 | a.A. |
THV 30,0 / 6500 - 3500 | 30000 | 2500 | 6500 | 1700 | 3500 | a.A. | 400 | 160 | 250 | a.A. |
THV 30,0 / 8000 - 5000 | 30000 | 3000 | 8000 | 2000 | 5000 | a.A. | 400 | 160 | 250 | a.A. |
THV 40,0 / 2500 - 1500 | 40000 | 700 | 2500 | 700 | 1500 | a.A. | 450 | 160 | 250 | a.A. |
THV 40,0 / 3500 - 1500 | 40000 | 1700 | 3500 | 700 | 1500 | a.A. | 450 | 160 | 250 | a.A. |
THV 40,0 / 3500 - 2500 | 40000 | 1700 | 3500 | 1500 | 2500 | a.A. | 450 | 160 | 250 | a.A. |
THV 40,0 / 5000 - 2500 | 40000 | 2000 | 5000 | 1500 | 2500 | a.A. | 450 | 160 | 250 | a.A. |
THV 40,0 / 6500 - 3500 | 40000 | 2500 | 6500 | 1700 | 3500 | a.A. | 450 | 160 | 250 | a.A. |
THV 40,0 / 8000 - 5000 | 40000 | 3000 | 8000 | 2000 | 5000 | a.A. | 450 | 160 | 250 | a.A. |

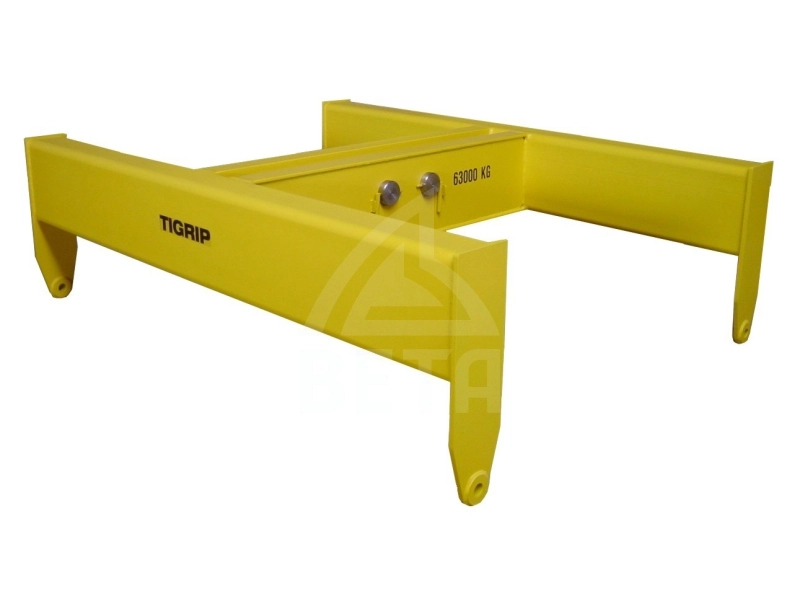

Простая H-образная траверса THE
- грузоподъемность от 1,0 до 40,0 т
- ширина захвата в длину от 2,5 до 8,0 м и в ширину от 1,5 до 5,0 м
- точки строповки регулируются в продольном направлении с шагом 100 мм, а в поперечном направлении - с фиксированным расстоянием, положение центра тяжести регулируется в продольном направлении, в поперечном направлении посередине под крюком крана
- проушина для подвешивания на крюк крана простой крюк (не вращающийся) для захвата груза
Тип | Грузоподъемность (кг) | A1 мин. (мм) | A1 макс. (мм) | A2 (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Вес (кг) |
---|---|---|---|---|---|---|---|---|---|
THE 1,0 / 2500 - 1500 | 1000 | 700 | 2500 | 1500 | a.A. | 110 | 25 | 60 | 120 |
THE 1,0 / 3500 - 1500 | 1000 | 1700 | 3500 | 1500 | a.A. | 110 | 25 | 60 | 157 |
THE 1,0 / 3500 - 2500 | 1000 | 1700 | 3500 | 2500 | a.A. | 110 | 25 | 60 | 187 |
THE 1,0 / 5000 - 2500 | 1000 | 2000 | 5000 | 2500 | a.A. | 110 | 25 | 60 | 282 |
THE 1,0 / 6500 - 3500 | 1000 | 2500 | 6500 | 3500 | a.A. | 110 | 25 | 60 | 424 |
THE 1,0 / 8000 - 5000 | 1000 | 3000 | 8000 | 5000 | a.A. | 110 | 25 | 60 | a.A. |
THE 2,0 / 2500 - 1500 | 2000 | 700 | 2500 | 1500 | a.A. | 135 | 30 | 75 | 103 |
THE 2,0 / 3500 - 1500 | 2000 | 1700 | 3500 | 1500 | a.A. | 135 | 30 | 75 | 146 |
THE 2,0 / 3500 - 2500 | 2000 | 1700 | 3500 | 2500 | a.A. | 135 | 30 | 75 | 229 |
THE 2,0 / 5000 - 2500 | 2000 | 2000 | 5000 | 2500 | a.A. | 135 | 30 | 75 | 311 |
THE 2,0 / 6500 - 3500 | 2000 | 2500 | 6500 | 3500 | a.A. | 135 | 30 | 75 | 524 |
THE 2,0 / 8000 - 5000 | 2000 | 3000 | 8000 | 5000 | a.A. | 135 | 30 | 75 | 784 |
THE 3,0 / 2500 - 1500 | 3000 | 700 | 2500 | 1500 | a.A. | 160 | 35 | 90 | 171 |
THE 3,0 / 3500 - 1500 | 3000 | 1700 | 3500 | 1500 | a.A. | 160 | 35 | 90 | 228 |
THE 3,0 / 3500 - 2500 | 3000 | 1700 | 3500 | 2500 | a.A. | 160 | 35 | 90 | 300 |
THE 3,0 / 5000 - 2500 | 3000 | 2000 | 5000 | 2500 | a.A. | 160 | 35 | 90 | 398 |
THE 3,0 / 6500 - 3500 | 3000 | 2500 | 6500 | 3500 | a.A. | 160 | 35 | 90 | 681 |
THE 3,0 / 8000 - 5000 | 3000 | 3000 | 8000 | 5000 | a.A. | 160 | 35 | 90 | 925 |
THE 5,0 / 2500 - 1500 | 5000 | 700 | 2500 | 1500 | a.A. | 180 | 40 | 100 | 209 |
THE 5,0 / 3500 - 1500 | 5000 | 1700 | 3500 | 1500 | a.A. | 180 | 40 | 100 | 310 |
THE 5,0 / 3500 - 2500 | 5000 | 1700 | 3500 | 2500 | a.A. | 180 | 40 | 100 | 404 |
THE 5,0 / 5000 - 2500 | 5000 | 2000 | 5000 | 2500 | a.A. | 180 | 40 | 100 | 548 |
THE 5,0 / 6500 - 3500 | 5000 | 2500 | 6500 | 3500 | a.A. | 180 | 40 | 100 | 791 |
THE 5,0 / 8000 - 5000 | 5000 | 3000 | 8000 | 5000 | a.A. | 180 | 40 | 100 | 1234 |
THE 7,5 / 2500 - 1500 | 7500 | 700 | 2500 | 1500 | a.A. | 200 | 60 | 130 | 306 |
THE 7,5 / 3500 - 1500 | 7500 | 1700 | 3500 | 1500 | a.A. | 200 | 60 | 130 | 406 |
THE 7,5 / 3500 - 2500 | 7500 | 1700 | 3500 | 2500 | a.A. | 200 | 60 | 130 | 490 |
THE 7,5 / 5000 - 2500 | 7500 | 2000 | 5000 | 2500 | a.A. | 200 | 60 | 130 | 635 |
THE 7,5 / 6500 - 3500 | 7500 | 2500 | 6500 | 3500 | a.A. | 200 | 60 | 130 | 914 |
THE 7,5 / 8000 - 5000 | 7500 | 3000 | 8000 | 5000 | a.A. | 200 | 60 | 130 | 1473 |
THE 10,0 / 2500 - 1500 | 10000 | 700 | 2500 | 1500 | a.A. | 260 | 70 | 130 | 343 |
THE 10,0 / 3500 - 1500 | 10000 | 1700 | 3500 | 1500 | a.A. | 260 | 70 | 130 | 445 |
THE 10,0 / 3500 - 2500 | 10000 | 1700 | 3500 | 2500 | a.A. | 260 | 70 | 130 | 529 |
THE 10,0 / 5000 - 2500 | 10000 | 2000 | 5000 | 2500 | a.A. | 260 | 70 | 130 | 743 |
THE 10,0 / 6500 - 3500 | 10000 | 2500 | 6500 | 3500 | a.A. | 260 | 70 | 130 | 1004 |
THE 10,0 / 8000 - 5000 | 10000 | 3000 | 8000 | 5000 | a.A. | 260 | 70 | 130 | 1570 |
THE 12,5 / 2500 - 1500 | 12500 | 700 | 2500 | 1500 | a.A. | 260 | 75 | 140 | 346 |
THE 12,5 / 3500 - 1500 | 12500 | 1700 | 3500 | 1500 | a.A. | 260 | 75 | 140 | 443 |
THE 12,5 / 3500 - 2500 | 12500 | 1700 | 3500 | 2500 | a.A. | 260 | 75 | 140 | 591 |
THE 12,5 / 5000 - 2500 | 12500 | 2000 | 5000 | 2500 | a.A. | 260 | 75 | 140 | 745 |
THE 12,5 / 6500 - 3500 | 12500 | 2500 | 6500 | 3500 | a.A. | 260 | 75 | 140 | 1230 |
THE 12,5 / 8000 - 5000 | 12500 | 3000 | 8000 | 5000 | a.A. | 260 | 75 | 140 | 1723 |
THE 15,0 / 2500 - 1500 | 15000 | 700 | 2500 | 1500 | a.A. | 260 | 85 | 140 | 385 |
THE 15,0 / 3500 - 1500 | 15000 | 1700 | 3500 | 1500 | a.A. | 260 | 85 | 140 | 488 |
THE 15,0 / 3500 - 2500 | 15000 | 1700 | 3500 | 2500 | a.A. | 260 | 85 | 140 | 636 |
THE 15,0 / 5000 - 2500 | 15000 | 2000 | 5000 | 2500 | a.A. | 260 | 85 | 140 | 745 |
THE 15,0 / 6500 - 3500 | 15000 | 2500 | 6500 | 3500 | a.A. | 260 | 85 | 140 | 1280 |
THE 15,0 / 8000 - 5000 | 15000 | 3000 | 8000 | 5000 | a.A. | 260 | 85 | 140 | 1790 |
THE 20,0 / 2500 - 1500 | 20000 | 700 | 2500 | 1500 | a.A. | 260 | 90 | 160 | 360 |
THE 20,0 / 3500 - 1500 | 20000 | 1700 | 3500 | 1500 | a.A. | 260 | 90 | 160 | 467 |
THE 20,0 / 3500 - 2500 | 20000 | 1700 | 3500 | 2500 | a.A. | 260 | 90 | 160 | 813 |
THE 20,0 / 5000 - 2500 | 20000 | 2000 | 5000 | 2500 | a.A. | 260 | 90 | 160 | 1053 |
THE 20,0 / 6500 - 3500 | 20000 | 2500 | 6500 | 3500 | a.A. | 260 | 90 | 160 | 1524 |
THE 20,0 / 8000 - 5000 | 20000 | 3000 | 8000 | 5000 | a.A. | 260 | 90 | 160 | 2286 |
THE 25,0 / 2500 - 1500 | 25000 | 700 | 2500 | 1500 | a.A. | 300 | 100 | 160 | a.A. |
THE 25,0 / 3500 - 1500 | 25000 | 1700 | 3500 | 1500 | a.A. | 300 | 100 | 160 | a.A. |
THE 25,0 / 3500 - 2500 | 25000 | 1700 | 3500 | 2500 | a.A. | 300 | 100 | 160 | a.A. |
THE 25,0 / 5000 - 2500 | 20000 | 2000 | 5000 | 2500 | a.A. | 300 | 100 | 160 | a.A. |
THE 25,0 / 6500 - 3500 | 20000 | 2500 | 6500 | 3500 | a.A. | 300 | 100 | 160 | a.A. |
THE 25,0 / 8000 - 5000 | 20000 | 3000 | 8000 | 5000 | a.A. | 300 | 100 | 160 | a.A. |
THE 30,0 / 2500 - 1500 | 30000 | 700 | 2500 | 1500 | a.A. | 400 | 160 | 250 | a.A. |
THE 30,0 / 3500 - 1500 | 30000 | 1700 | 3500 | 1500 | a.A. | 400 | 160 | 250 | a.A. |
THE 30,0 / 3500 - 2500 | 30000 | 1700 | 3500 | 2500 | a.A. | 400 | 160 | 250 | a.A. |
THE 30,0 / 5000 - 2500 | 30000 | 2000 | 5000 | 2500 | a.A. | 400 | 160 | 250 | a.A. |
THE 30,0 / 6500 - 3500 | 30000 | 2500 | 6500 | 3500 | a.A. | 400 | 160 | 250 | a.A. |
THE 30,0 / 8000 - 5000 | 30000 | 3000 | 8000 | 5000 | a.A. | 400 | 160 | 250 | a.A. |
THE 40,0 / 2500 - 1500 | 40000 | 700 | 2500 | 1500 | a.A. | 450 | 160 | 250 | a.A. |
THE 40,0 / 3500 - 1500 | 40000 | 1700 | 3500 | 1500 | a.A. | 450 | 160 | 250 | a.A. |
THE 40,0 / 3500 - 2500 | 40000 | 1700 | 3500 | 2500 | a.A. | 450 | 160 | 250 | a.A. |
THE 40,0 / 5000 - 2500 | 40000 | 2000 | 5000 | 2500 | a.A. | 450 | 160 | 250 | a.A. |
THE 40,0 / 6500 - 3500 | 40000 | 2500 | 6500 | 3500 | a.A. | 450 | 160 | 250 | a.A. |
THE 40,0 / 8000 - 5000 | 40000 | 3000 | 8000 | 5000 | a.A. | 450 | 160 | 250 | a.A. |
