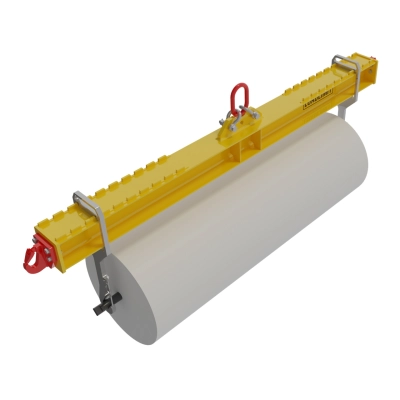

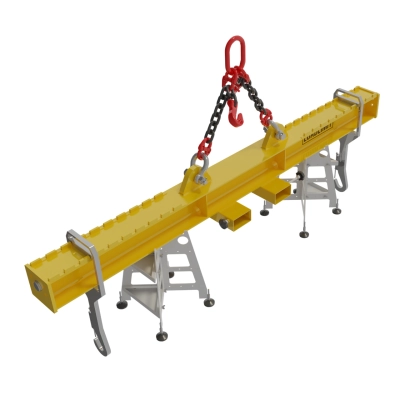

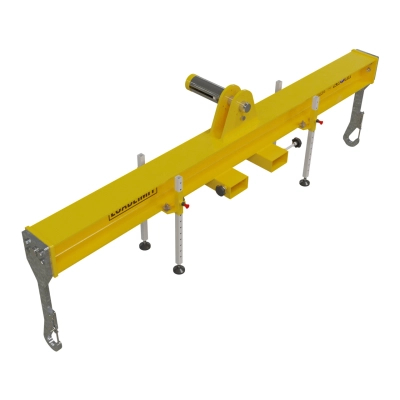

Langhaken-Traverse TLX
Langhaken Traversen werden zum Heben von meist rotationssymmetrischen Teilen eingesetzt, die zur Stabilisierung mindestens zwei Anschlagpunkte und eine optimierte Verteilung von Linienlasten benötigen. Diese Teile werden problemlos gegriffen und mit hoher Form- und Transportstabilität abgefahren.
Unser Standard reicht bei der Tragfähigkeit von 1,0 bis 40,0 t und bei der Greifweite von 0,7 bis 8,0 m. Bei verstellbaren Langhaken Traversen - Typ TLV - können die Anschlagpunkte im Raster von 100 mm oder sogar stufenlos verstellt werden, wodurch sich ein großer Anwendungsbereich ergibt. Durch die Verstellmöglichkeiten kann die Greifweite angepasst und auch der Lastschwerpunkt ausgeglichen werden.
Bei einfachen Balken Traversen - Typ TLE - sind die Anschlagpunkte lastseitig starr, d. h. die Greifweite ist nicht verstellbar.
Fragen Sie uns auch nach Sonderlösungen und Zubehör!
-
Intralogistik & Krantraversen
Produktanfrage
Senden Sie uns Ihre Daten. Wir erstellen Ihnen gern ein unverbindliches Angebot.
Downloads
Langhaken Traverse verstellbar TLV
Typ | Last (kg) | A min (mm) | A max (mm) | C (mm) | D (mm) | E (mm) | Gewicht (kg) |
---|---|---|---|---|---|---|---|
TLV 1,0 / 1500 | 1000 | 700 | 1500 | 110 | 25 | 60 | 40 |
TLV 1,0 / 2500 | 1000 | 1500 | 2500 | 110 | 25 | 60 | 58 |
TLV 1,0 / 3500 | 1000 | 1700 | 3500 | 110 | 25 | 60 | 95 |
TLV 1,0 / 5000 | 1000 | 2000 | 5000 | 110 | 25 | 60 | 190 |
TLV 1,0 / 6500 | 1000 | 2500 | 6500 | 110 | 25 | 60 | 270 |
TLV 1,0 / 8000 | 1000 | 3000 | 8000 | 110 | 25 | 60 | 342 |
TLV 2,0 / 1500 | 2000 | 700 | 1500 | 135 | 30 | 75 | 41 |
TLV 2,0 / 2500 | 2000 | 1500 | 2500 | 135 | 30 | 75 | 84 |
TLV 2,0 / 3500 | 2000 | 1700 | 3500 | 135 | 30 | 75 | 137 |
TLV 2,0 / 5000 | 2000 | 2000 | 5000 | 135 | 30 | 75 | 219 |
TLV 2,0 / 6500 | 2000 | 2500 | 6500 | 135 | 30 | 75 | 370 |
TLV 2,0 / 8000 | 2000 | 3000 | 8000 | 135 | 30 | 75 | 458 |
TLV 3,0 / 1500 | 3000 | 700 | 1500 | 160 | 35 | 90 | 53 |
TLV 3,0 / 2500 | 3000 | 1500 | 2500 | 160 | 35 | 90 | 105 |
TLV 3,0 / 3500 | 3000 | 1700 | 3500 | 160 | 35 | 90 | 162 |
TLV 3,0 / 5000 | 3000 | 2000 | 5000 | 160 | 35 | 90 | 260 |
TLV 3,0 / 6500 | 3000 | 2500 | 6500 | 160 | 35 | 90 | 445 |
TLV 3,0 / 8000 | 3000 | 3000 | 8000 | 160 | 35 | 90 | 547 |
TLV 5,0 / 1500 | 5000 | 700 | 1500 | 180 | 40 | 100 | 79 |
TLV 5,0 / 2500 | 5000 | 1500 | 2500 | 180 | 40 | 100 | 127 |
TLV 5,0 / 3500 | 5000 | 1700 | 3500 | 180 | 40 | 100 | 228 |
TLV 5,0 / 5000 | 5000 | 2000 | 5000 | 180 | 40 | 100 | 372 |
TLV 5,0 / 6500 | 5000 | 2500 | 6500 | 180 | 40 | 100 | 515 |
TLV 5,0 / 8000 | 5000 | 3000 | 8000 | 180 | 40 | 100 | 788 |
TLV 7,5 / 1500 | 7500 | 700 | 1500 | 200 | 60 | 130 | 98 |
TLV 7,5 / 2500 | 7500 | 1500 | 2500 | 200 | 60 | 130 | 178 |
TLV 7,5 / 3500 | 7500 | 1700 | 3500 | 200 | 60 | 130 | 278 |
TLV 7,5 / 5000 | 7500 | 2000 | 5000 | 200 | 60 | 130 | 423 |
TLV 7,5 / 6500 | 7500 | 2500 | 6500 | 200 | 60 | 130 | 580 |
TLV 7,5 / 8000 | 7500 | 3000 | 8000 | 200 | 60 | 130 | 883 |
TLV 10,0 / 1500 | 10000 | 700 | 1500 | 260 | 70 | 130 | 117 |
TLV 10,0 / 2500 | 10000 | 1500 | 2500 | 260 | 70 | 130 | 215 |
TLV 10,0 / 3500 | 10000 | 1700 | 3500 | 260 | 70 | 130 | 317 |
TLV 10,0 / 5000 | 10000 | 2000 | 5000 | 260 | 70 | 130 | 531 |
TLV 10,0 / 6500 | 10000 | 2500 | 6500 | 260 | 70 | 130 | 670 |
TLV 10,0 / 8000 | 10000 | 3000 | 8000 | 260 | 70 | 130 | 980 |
TLV 12,5 / 1500 | 12500 | 700 | 1500 | 260 | 75 | 140 | 116 |
TLV 12,5 / 2500 | 12500 | 1500 | 2500 | 260 | 75 | 140 | 198 |
TLV 12,5 / 3500 | 12500 | 1700 | 3500 | 260 | 75 | 140 | 295 |
TLV 12,5 / 5000 | 12500 | 2000 | 5000 | 260 | 75 | 140 | 449 |
TLV 12,5 / 6500 | 12500 | 2500 | 6500 | 260 | 75 | 140 | 760 |
TLV 12,5 / 8000 | 12500 | 3000 | 8000 | 260 | 75 | 140 | 979 |
TLV 15,0 / 1500 | 15000 | 700 | 1500 | 260 | 85 | 140 | 137 |
TLV 15,0 / 2500 | 15000 | 1500 | 2500 | 260 | 85 | 140 | 237 |
TLV 15,0 / 3500 | 15000 | 1700 | 3500 | 260 | 85 | 140 | 340 |
TLV 15,0 / 5000 | 15000 | 2000 | 5000 | 260 | 85 | 140 | 568 |
TLV 15,0 / 6500 | 15000 | 2500 | 6500 | 260 | 85 | 140 | 810 |
TLV 15,0 / 8000 | 15000 | 3000 | 8000 | 260 | 85 | 140 | 1046 |
TLV 20,0 / 1500 | 20000 | 700 | 1500 | 260 | 90 | 160 | 180 |
TLV 20,0 / 2500 | 20000 | 1500 | 2500 | 260 | 90 | 160 | 287 |
TLV 20,0 / 3500 | 20000 | 1700 | 3500 | 260 | 90 | 160 | 451 |
TLV 20,0 / 5000 | 20000 | 2000 | 5000 | 260 | 90 | 160 | 691 |
TLV 20,0 / 6500 | 20000 | 2500 | 6500 | 260 | 90 | 160 | 980 |
TLV 20,0 / 8000 | 20000 | 3000 | 8000 | 260 | 90 | 160 | 1330 |
TLV 25,0 / 1500 | 25000 | 700 | 1500 | 300 | 100 | 160 | 226 |
TLV 25,0 / 2500 | 25000 | 1500 | 2500 | 300 | 100 | 160 | 342 |
TLV 25,0 / 3500 | 25000 | 1700 | 3500 | 300 | 100 | 160 | 512 |
TLV 25,0 / 5000 | 20000 | 2000 | 5000 | 300 | 100 | 160 | 800 |
TLV 25,0 / 6500 | 20000 | 2500 | 6500 | 300 | 100 | 160 | 1100 |
TLV 25,0 / 8000 | 20000 | 3000 | 8000 | 300 | 100 | 160 | 1250 |
TLV 30,0 / 1500 | 30000 | 700 | 1500 | 400 | 160 | 250 | a.A. |
TLV 30,0 / 2500 | 30000 | 1500 | 2500 | 400 | 160 | 250 | a.A. |
TLV 30,0 / 3500 | 30000 | 1700 | 3500 | 400 | 160 | 250 | a.A. |
TLV 30,0 / 5000 | 30000 | 2000 | 5000 | 400 | 160 | 250 | a.A. |
TLV 30,0 / 6500 | 30000 | 2500 | 6500 | 400 | 160 | 250 | 1260 |
TLV 30,0 / 8000 | 30000 | 3000 | 8000 | 400 | 160 | 250 | a.A. |
TLV 40,0 / 1500 | 40000 | 700 | 1500 | 450 | 160 | 250 | a.A. |
TLV 40,0 / 2500 | 40000 | 1500 | 2500 | 450 | 160 | 250 | a.A. |
TLV 40,0 / 3500 | 40000 | 1700 | 3500 | 450 | 160 | 250 | a.A. |
TLV 40,0 / 5000 | 40000 | 2000 | 5000 | 450 | 160 | 250 | a.A. |
TLV 40,0 / 6500 | 40000 | 2500 | 6500 | 450 | 160 | 250 | 1500 |
TLV 40,0 / 8000 | 40000 | 3000 | 8000 | 450 | 160 | 250 | a.A. |
Langhaken Traverse einfach TLE
Typ | Last (kg) | A (mm) | C (mm) | D (mm) | E (mm) | Gewicht (kg) |
---|---|---|---|---|---|---|
TLE 1,0 / 1000 | 1000 | 1000 | 110 | 25 | 60 | 23 |
TLE 1,0 / 1500 | 1000 | 1500 | 110 | 25 | 60 | 31 |
TLE 1,0 / 2500 | 1000 | 2500 | 110 | 25 | 60 | 46 |
TLE 1,0 / 3500 | 1000 | 3500 | 110 | 25 | 60 | 77 |
TLE 1,0 / 5000 | 1000 | 5000 | 110 | 25 | 60 | 163 |
TLE 1,0 / 6500 | 1000 | 6500 | 110 | 25 | 60 | a.A. |
TLE 1,0 / 8000 | 1000 | 8000 | 110 | 25 | 60 | a.A. |
TLE 2,0 / 1000 | 2000 | 1000 | 135 | 30 | 75 | 25 |
TLE 2,0 / 1500 | 2000 | 1500 | 135 | 30 | 75 | 33 |
TLE 2,0 / 2500 | 2000 | 2500 | 135 | 30 | 75 | 69 |
TLE 2,0 / 3500 | 2000 | 3500 | 135 | 30 | 75 | 118 |
TLE 2,0 / 5000 | 2000 | 5000 | 135 | 30 | 75 | 189 |
TLE 2,0 / 6500 | 2000 | 6500 | 135 | 30 | 75 | a.A. |
TLE 2,0 / 8000 | 2000 | 8000 | 135 | 30 | 75 | a.A. |
TLE 3,0 / 1000 | 3000 | 1000 | 160 | 35 | 90 | 28 |
TLE 3,0 / 1500 | 3000 | 1500 | 160 | 35 | 90 | 41 |
TLE 3,0 / 2500 | 3000 | 2500 | 160 | 35 | 90 | 88 |
TLE 3,0 / 3500 | 3000 | 3500 | 160 | 35 | 90 | 138 |
TLE 3,0 / 5000 | 3000 | 5000 | 160 | 35 | 90 | 223 |
TLE 3,0 / 6500 | 3000 | 6500 | 160 | 35 | 90 | a.A. |
TLE 3,0 / 8000 | 3000 | 8000 | 160 | 35 | 90 | a.A. |
TLE 5,0 / 1000 | 5000 | 1000 | 180 | 40 | 100 | 41 |
TLE 5,0 / 1500 | 5000 | 1500 | 180 | 40 | 100 | 64 |
TLE 5,0 / 2500 | 5000 | 2500 | 180 | 40 | 100 | 106 |
TLE 5,0 / 3500 | 5000 | 3500 | 180 | 40 | 100 | 167 |
TLE 5,0 / 5000 | 5000 | 5000 | 180 | 40 | 100 | 295 |
TLE 5,0 / 6500 | 5000 | 6500 | 180 | 40 | 100 | a.A. |
TLE 5,0 / 8000 | 5000 | 8000 | 180 | 40 | 100 | a.A. |
TLE 7,5 / 1000 | 7500 | 1000 | 200 | 60 | 130 | 50 |
TLE 7,5 / 1500 | 7500 | 1500 | 200 | 60 | 130 | 74 |
TLE 7,5 / 2500 | 7500 | 2500 | 200 | 60 | 130 | 148 |
TLE 7,5 / 3500 | 7500 | 3500 | 200 | 60 | 130 | 235 |
TLE 7,5 / 5000 | 7500 | 5000 | 200 | 60 | 130 | 372 |
TLE 7,5 / 6500 | 7500 | 6500 | 200 | 60 | 130 | a.A. |
TLE 7,5 / 8000 | 7500 | 8000 | 200 | 60 | 130 | a.A. |
TLE 10,0 / 1000 | 10000 | 1000 | 260 | 70 | 130 | 61 |
TLE 10,0 / 1500 | 10000 | 1500 | 260 | 70 | 130 | 90 |
TLE 10,0 / 2500 | 10000 | 2500 | 260 | 70 | 130 | 181 |
TLE 10,0 / 3500 | 10000 | 3500 | 260 | 70 | 130 | 272 |
TLE 10,0 / 5000 | 10000 | 5000 | 260 | 70 | 130 | 478 |
TLE 10,0 / 6500 | 10000 | 6500 | 260 | 70 | 130 | a.A. |
TLE 10,0 / 8000 | 10000 | 8000 | 260 | 70 | 130 | a.A. |
