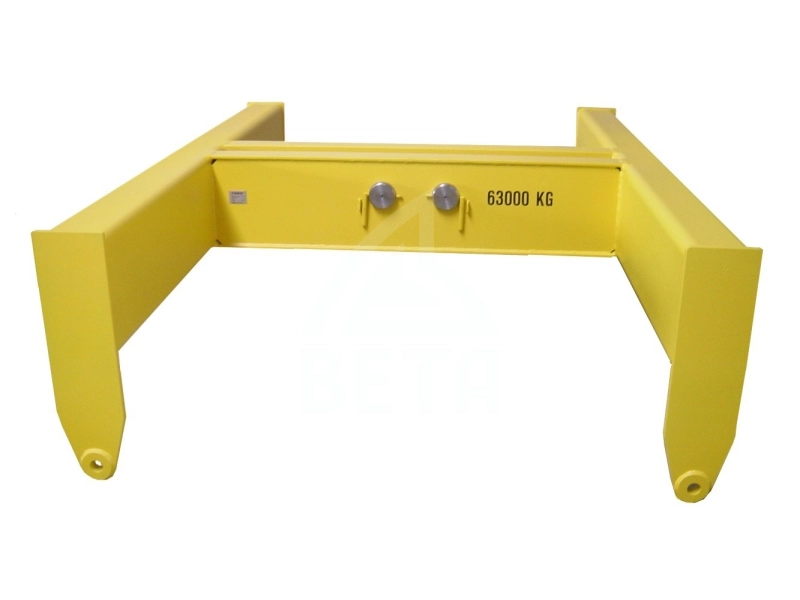

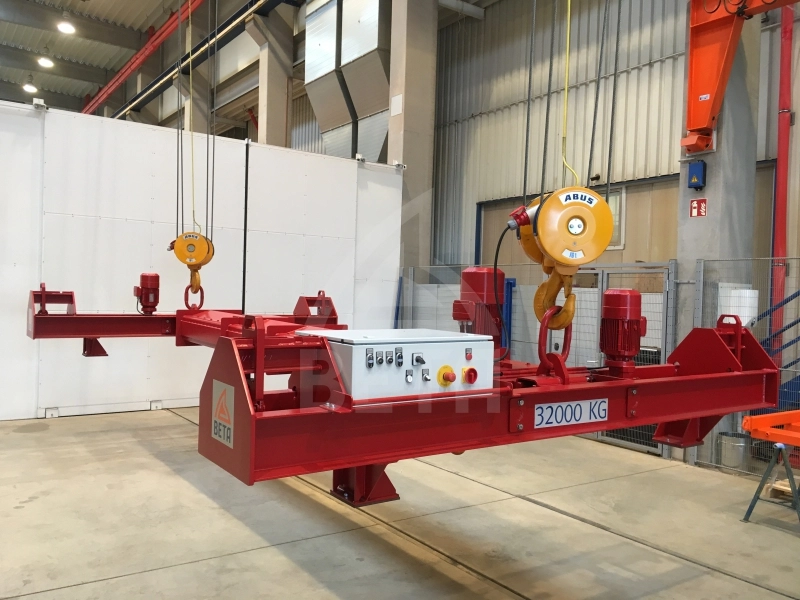

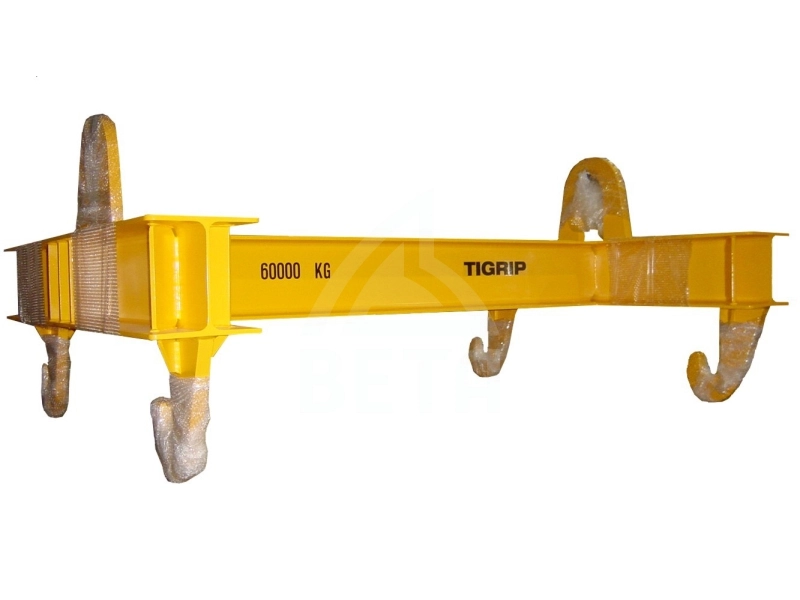

H-Traversen THV und THE
H-Traversen werden zum Heben von Teilen eingesetzt, die zur Stabilisierung mehr als zwei Anschlagpunkte und eine optimierte Verteilung der Last in der Fläche benötigen. Teile mit einem kritischen Breiten-Längenverhältnis oder erforderlicher Mehrfachabsicherung aufgrund statischer Besonderheiten werden problemlos gegriffen und mit hoher Form- und Transportstabilität abgefahren.
Unser Standard reicht bei der Tragfähigkeit von 1,0 bis 40,0 t und bei der Greifweite von 1,5 bis 8,0 m.

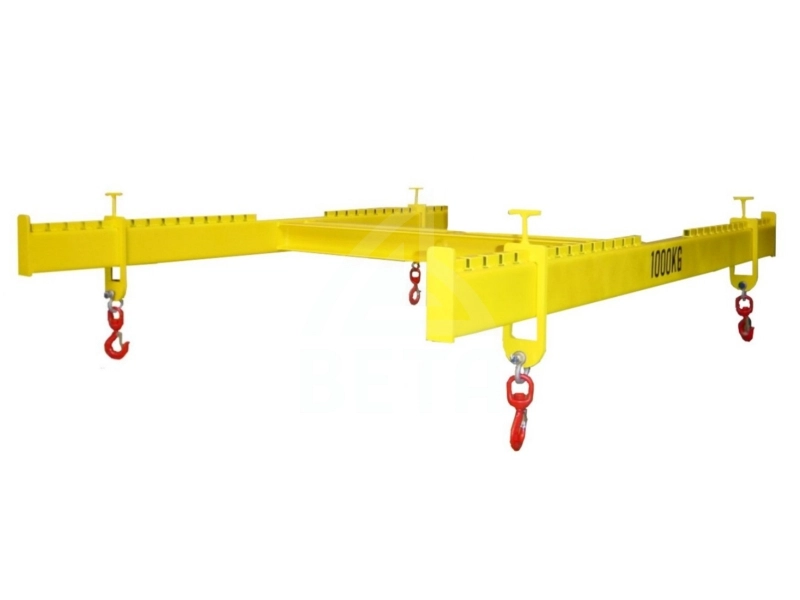

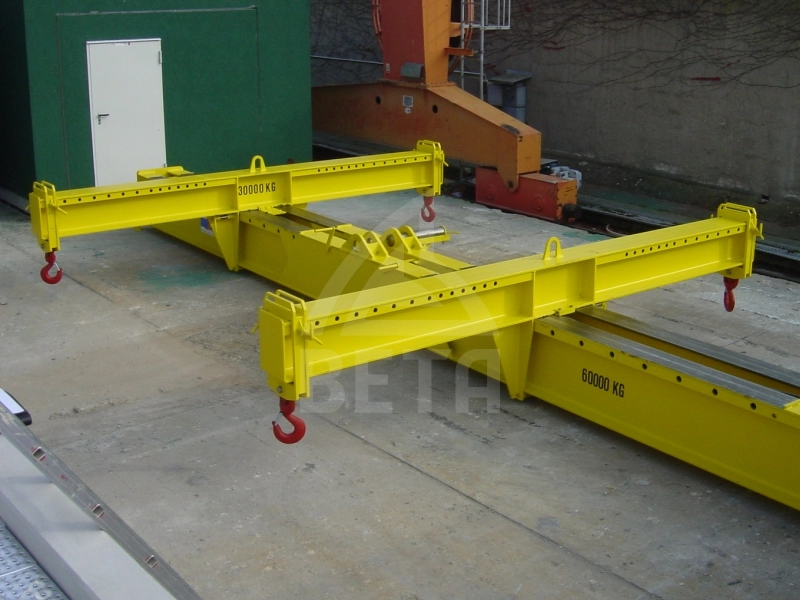

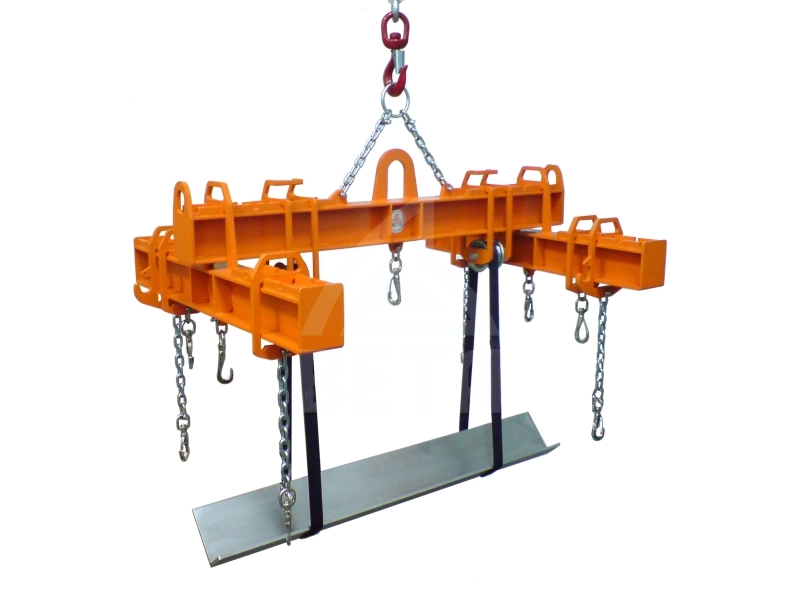

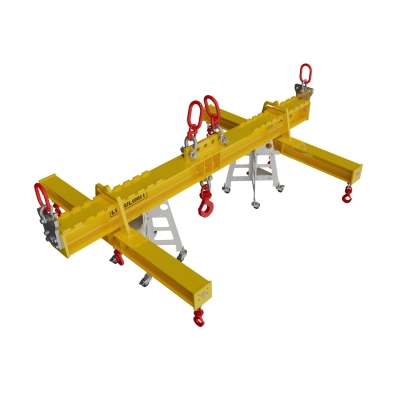

Bei verstellbaren H-Traversen - Typ THV - können die Anschlagpunkte im Raster von 100 mm oder sogar stufenlos verstellt werden, wodurch sich ein großer Anwendungsbereich ergibt. Durch die Verstellmöglichkeiten kann die Greifweite angepasst und auch der Lastschwerpunkt ausgeglichen werden.
Bei einfachen H-Traversen - Typ THE - sind lastseitig die Anschlagpunkte in Querrichtung starr, d. h. die Greifweite kann nur in Längsrichtung verstellt werden.
Fragen Sie uns nach Sonderlösungen und Zubehör!
-
Intralogistik & Krantraversen
Produktanfrage
Gern können Sie uns zu diesem Produkt eine Anfrage über unseren Online-Shop senden.
Downloads

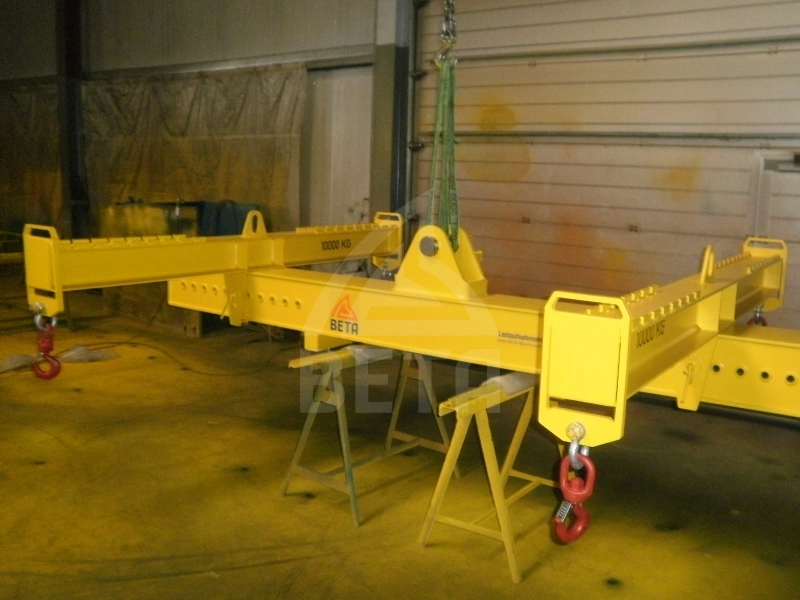

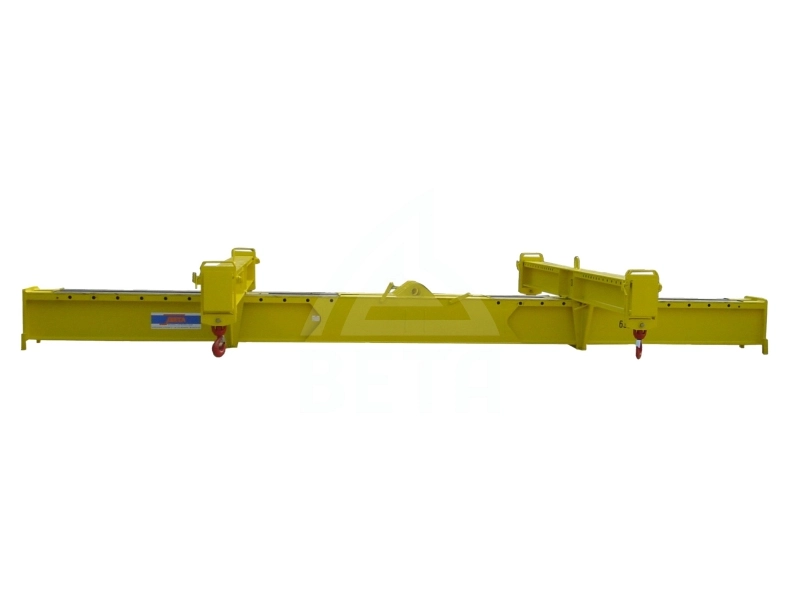

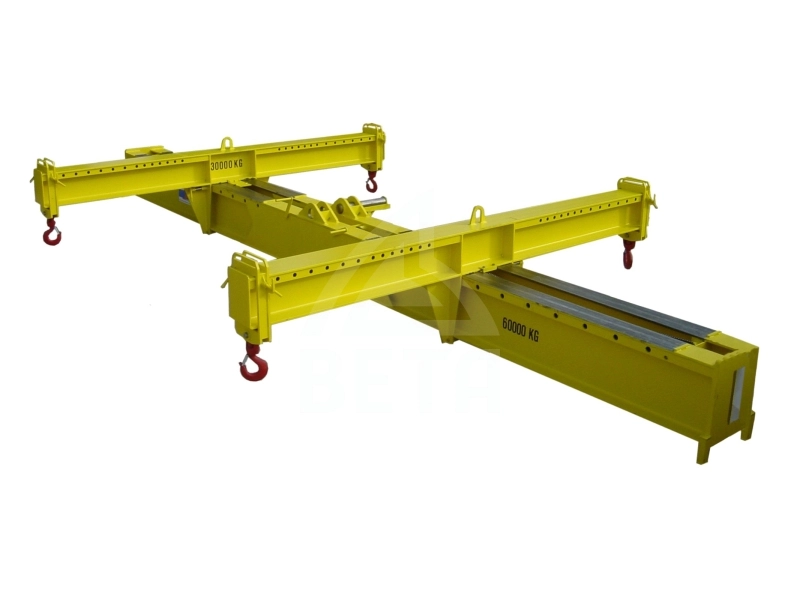

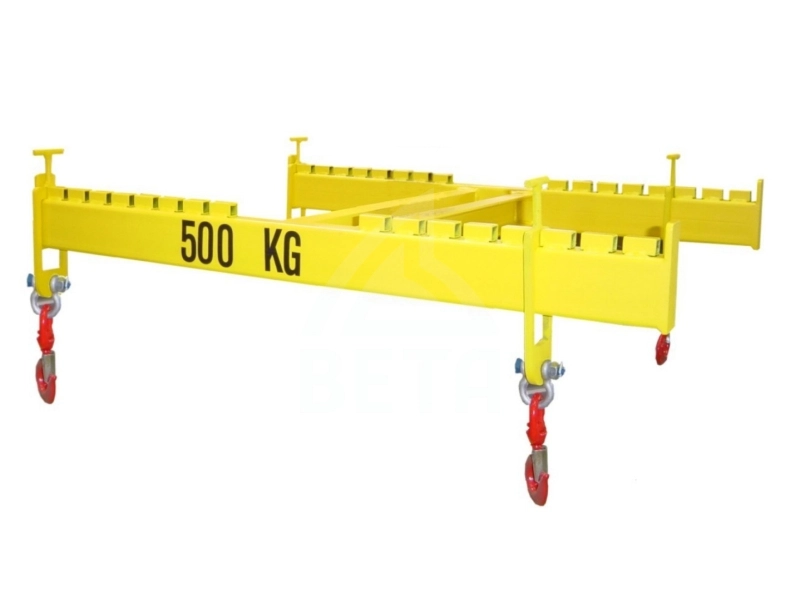

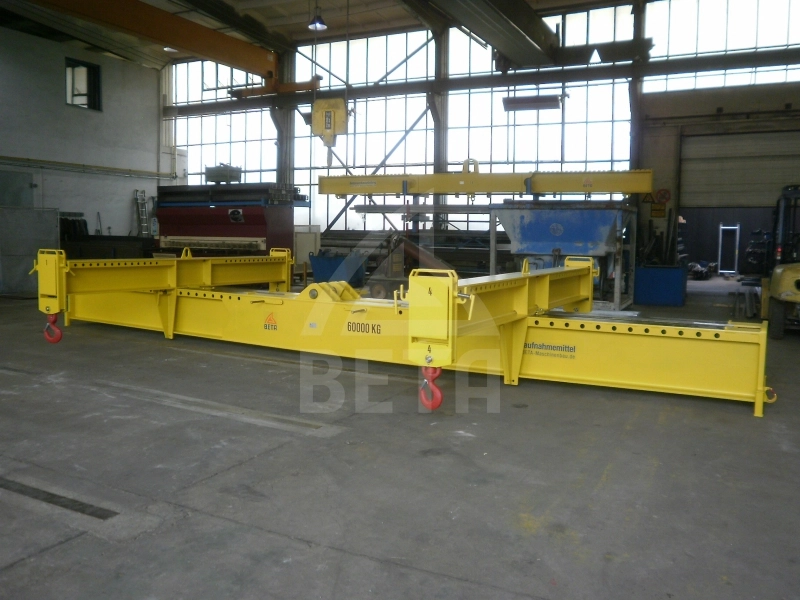

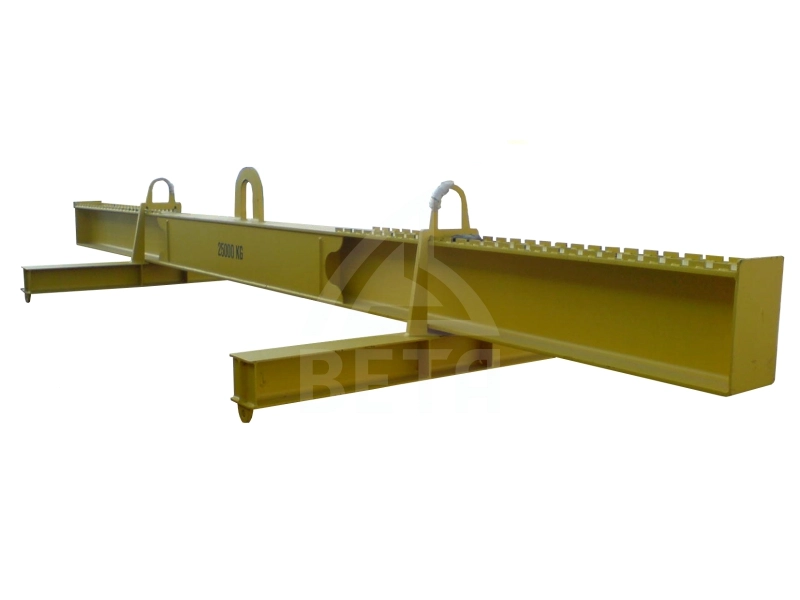

H-Traverse verstellbar THV
- 1,0 bis 40,0 t Tragfähigkeit
- Greifweiten von 2,5 bis 8,0 m Länge und 1,5 bis 5,0 m Breite
- Anschlagpunkte im Raster von 100 mm verstellbar
- Lastschwerpunkt kann ausgeglichen werden
- Öse zum Einhängen des Kranhakens
- drehbare Wirbelhaken zum Aufnehmen der Last
Typ | Last (kg) | A1min (mm) | A1max (mm) | A2min (mm) | A2max (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Gewicht (kg) |
---|---|---|---|---|---|---|---|---|---|---|
THV 1,0 / 2500 - 1500 | 1000 | 700 | 2500 | 700 | 1500 | a.A. | 110 | 25 | 60 | 138 |
THV 1,0 / 3500 - 1500 | 1000 | 1700 | 3500 | 700 | 1500 | a.A. | 110 | 25 | 60 | 175 |
THV 1,0 / 3500 - 2500 | 1000 | 1700 | 3500 | 1500 | 2500 | a.A. | 110 | 25 | 60 | 211 |
THV 1,0 / 5000 - 2500 | 1000 | 2000 | 5000 | 1500 | 2500 | a.A. | 110 | 25 | 60 | 306 |
THV 1,0 / 6500 - 3500 | 1000 | 2500 | 6500 | 1700 | 3500 | a.A. | 110 | 25 | 60 | 460 |
THV 1,0 / 8000 - 5000 | 1000 | 3000 | 8000 | 2000 | 5000 | a.A. | 110 | 25 | 60 | 722 |
THV 2,0 / 2500 - 1500 | 2000 | 700 | 2500 | 700 | 1500 | a.A. | 135 | 30 | 75 | 164 |
THV 2,0 / 3500 - 1500 | 2000 | 1700 | 3500 | 700 | 1500 | a.A. | 135 | 30 | 75 | 164 |
THV 2,0 / 3500 - 2500 | 2000 | 1700 | 3500 | 1500 | 2500 | a.A. | 135 | 30 | 75 | 253 |
THV 2,0 / 5000 - 2500 | 2000 | 2000 | 5000 | 1500 | 2500 | a.A. | 135 | 30 | 75 | 335 |
THV 2,0 / 6500 - 3500 | 2000 | 2500 | 6500 | 1700 | 3500 | a.A. | 135 | 30 | 75 | 560 |
THV 2,0 / 8000 - 5000 | 2000 | 3000 | 8000 | 2000 | 5000 | a.A. | 135 | 30 | 75 | 838 |
THV 3,0 / 2500 - 1500 | 3000 | 700 | 2500 | 700 | 1500 | a.A. | 160 | 35 | 90 | 187 |
THV 3,0 / 3500 - 1500 | 3000 | 1700 | 3500 | 700 | 1500 | a.A. | 160 | 35 | 90 | 244 |
THV 3,0 / 3500 - 2500 | 3000 | 1700 | 3500 | 1500 | 2500 | a.A. | 160 | 35 | 90 | 330 |
THV 3,0 / 5000 - 2500 | 3000 | 2000 | 5000 | 1500 | 2500 | a.A. | 160 | 35 | 90 | 428 |
THV 3,0 / 6500 - 3500 | 3000 | 2500 | 6500 | 1700 | 3500 | a.A. | 160 | 35 | 90 | 719 |
THV 3,0 / 8000 - 5000 | 3000 | 3000 | 8000 | 2000 | 5000 | a.A. | 160 | 35 | 90 | 985 |
THV 5,0 / 2500 - 1500 | 5000 | 700 | 2500 | 700 | 1500 | a.A. | 180 | 40 | 100 | 233 |
THV 5,0 / 3500 - 1500 | 5000 | 1700 | 3500 | 700 | 1500 | a.A. | 180 | 40 | 100 | 438 |
THV 5,0 / 3500 - 2500 | 5000 | 1700 | 3500 | 1500 | 2500 | a.A. | 180 | 40 | 100 | 438 |
THV 5,0 / 5000 - 2500 | 5000 | 2000 | 5000 | 1500 | 2500 | a.A. | 180 | 40 | 100 | 582 |
THV 5,0 / 6500 - 3500 | 5000 | 2500 | 6500 | 1700 | 3500 | a.A. | 180 | 40 | 100 | 839 |
THV 5,0 / 8000 - 5000 | 5000 | 3000 | 8000 | 2000 | 5000 | a.A. | 180 | 40 | 100 | 1308 |
THV 7,5 / 2500 - 1500 | 7500 | 700 | 2500 | 700 | 1500 | a.A. | 200 | 60 | 130 | 336 |
THV 7,5 / 3500 - 1500 | 7500 | 1700 | 3500 | 700 | 1500 | a.A. | 200 | 60 | 130 | 436 |
THV 7,5 / 3500 - 2500 | 7500 | 1700 | 3500 | 1500 | 2500 | a.A. | 200 | 60 | 130 | 532 |
THV 7,5 / 5000 - 2500 | 7500 | 2000 | 5000 | 1500 | 2500 | a.A. | 200 | 60 | 130 | 677 |
THV 7,5 / 6500 - 3500 | 7500 | 2500 | 6500 | 1700 | 3500 | a.A. | 200 | 60 | 130 | 1036 |
THV 7,5 / 8000 - 5000 | 7500 | 3000 | 8000 | 2000 | 5000 | a.A. | 200 | 60 | 130 | 1627 |
THV 10,0 / 2500 - 1500 | 10000 | 700 | 2500 | 700 | 1500 | a.A. | 260 | 70 | 130 | 373 |
THV 10,0 / 3500 - 1500 | 10000 | 1700 | 3500 | 700 | 1500 | a.A. | 260 | 70 | 130 | 475 |
THV 10,0 / 3500 - 2500 | 10000 | 1700 | 3500 | 1500 | 2500 | a.A. | 260 | 70 | 130 | 571 |
THV 10,0 / 5000 - 2500 | 10000 | 2000 | 5000 | 1500 | 2500 | a.A. | 260 | 70 | 130 | 887 |
THV 10,0 / 6500 - 3500 | 10000 | 2500 | 6500 | 1700 | 3500 | a.A. | 260 | 70 | 130 | 1126 |
THV 10,0 / 8000 - 5000 | 10000 | 3000 | 8000 | 2000 | 5000 | a.A. | 260 | 70 | 130 | 1724 |
THV 12,5 / 2500 - 1500 | 12500 | 700 | 2500 | 700 | 1500 | a.A. | 260 | 75 | 140 | 394 |
THV 12,5 / 3500 - 1500 | 12500 | 1700 | 3500 | 700 | 1500 | a.A. | 260 | 75 | 140 | 491 |
THV 12,5 / 3500 - 2500 | 12500 | 1700 | 3500 | 1500 | 2500 | a.A. | 260 | 75 | 140 | 651 |
THV 12,5 / 5000 - 2500 | 12500 | 2000 | 5000 | 1500 | 2500 | a.A. | 260 | 75 | 140 | 805 |
THV 12,5 / 6500 - 3500 | 12500 | 2500 | 6500 | 1700 | 3500 | a.A. | 260 | 75 | 140 | 1316 |
THV 12,5 / 8000 - 5000 | 12500 | 3000 | 8000 | 2000 | 5000 | a.A. | 260 | 75 | 140 | 1825 |
THV 15,0 / 2500 - 1500 | 15000 | 700 | 2500 | 700 | 1500 | a.A. | 260 | 85 | 140 | 433 |
THV 15,0 / 3500 - 1500 | 15000 | 1700 | 3500 | 700 | 1500 | a.A. | 260 | 85 | 140 | 536 |
THV 15,0 / 3500 - 2500 | 15000 | 1700 | 3500 | 1500 | 2500 | a.A. | 260 | 85 | 140 | 696 |
THV 15,0 / 5000 - 2500 | 15000 | 2000 | 5000 | 1500 | 2500 | a.A. | 260 | 85 | 140 | 805 |
THV 15,0 / 6500 - 3500 | 15000 | 2500 | 6500 | 1700 | 3500 | a.A. | 260 | 85 | 140 | 1366 |
THV 15,0 / 8000 - 5000 | 15000 | 3000 | 8000 | 2000 | 5000 | a.A. | 260 | 85 | 140 | 1892 |
THV 20,0 / 2500 - 1500 | 20000 | 700 | 2500 | 700 | 1500 | a.A. | 260 | 90 | 160 | 521 |
THV 20,0 / 3500 - 1500 | 20000 | 1700 | 3500 | 700 | 1500 | a.A. | 260 | 90 | 160 | 521 |
THV 20,0 / 3500 - 2500 | 20000 | 1700 | 3500 | 1500 | 2500 | a.A. | 260 | 90 | 160 | 881 |
THV 20,0 / 5000 - 2500 | 20000 | 2000 | 5000 | 1500 | 2500 | a.A. | 260 | 90 | 160 | 1121 |
THV 20,0 / 6500 - 3500 | 20000 | 2500 | 6500 | 1700 | 3500 | a.A. | 260 | 90 | 160 | 1614 |
THV 20,0 / 8000 - 5000 | 20000 | 3000 | 8000 | 2000 | 5000 | a.A. | 260 | 90 | 160 | 2392 |
THV 25,0 / 2500 - 1500 | 25000 | 700 | 2500 | 700 | 1500 | a.A. | 300 | 100 | 160 | 574 |
THV 25,0 / 3500 - 1500 | 25000 | 1700 | 3500 | 700 | 1500 | a.A. | 300 | 100 | 160 | 744 |
THV 25,0 / 3500 - 2500 | 25000 | 1700 | 3500 | 1500 | 2500 | a.A. | 300 | 100 | 160 | 908 |
THV 25,0 / 5000 - 2500 | 20000 | 2000 | 5000 | 1500 | 2500 | a.A. | 300 | 100 | 160 | 1196 |
THV 25,0 / 6500 - 3500 | 20000 | 2500 | 6500 | 1700 | 3500 | a.A. | 300 | 100 | 160 | 1690 |
THV 25,0 / 8000 - 5000 | 20000 | 3000 | 8000 | 2000 | 5000 | a.A. | 300 | 100 | 160 | 2386 |
THV 30,0 / 2500 - 1500 | 30000 | 700 | 2500 | 700 | 1500 | a.A. | 400 | 160 | 250 | a.A. |
THV 30,0 / 3500 - 1500 | 30000 | 1700 | 3500 | 700 | 1500 | a.A. | 400 | 160 | 250 | a.A. |
THV 30,0 / 3500 - 2500 | 30000 | 1700 | 3500 | 1500 | 2500 | a.A. | 400 | 160 | 250 | a.A. |
THV 30,0 / 5000 - 2500 | 30000 | 2000 | 5000 | 1500 | 2500 | a.A. | 400 | 160 | 250 | a.A. |
THV 30,0 / 6500 - 3500 | 30000 | 2500 | 6500 | 1700 | 3500 | a.A. | 400 | 160 | 250 | a.A. |
THV 30,0 / 8000 - 5000 | 30000 | 3000 | 8000 | 2000 | 5000 | a.A. | 400 | 160 | 250 | a.A. |
THV 40,0 / 2500 - 1500 | 40000 | 700 | 2500 | 700 | 1500 | a.A. | 450 | 160 | 250 | a.A. |
THV 40,0 / 3500 - 1500 | 40000 | 1700 | 3500 | 700 | 1500 | a.A. | 450 | 160 | 250 | a.A. |
THV 40,0 / 3500 - 2500 | 40000 | 1700 | 3500 | 1500 | 2500 | a.A. | 450 | 160 | 250 | a.A. |
THV 40,0 / 5000 - 2500 | 40000 | 2000 | 5000 | 1500 | 2500 | a.A. | 450 | 160 | 250 | a.A. |
THV 40,0 / 6500 - 3500 | 40000 | 2500 | 6500 | 1700 | 3500 | a.A. | 450 | 160 | 250 | a.A. |
THV 40,0 / 8000 - 5000 | 40000 | 3000 | 8000 | 2000 | 5000 | a.A. | 450 | 160 | 250 | a.A. |

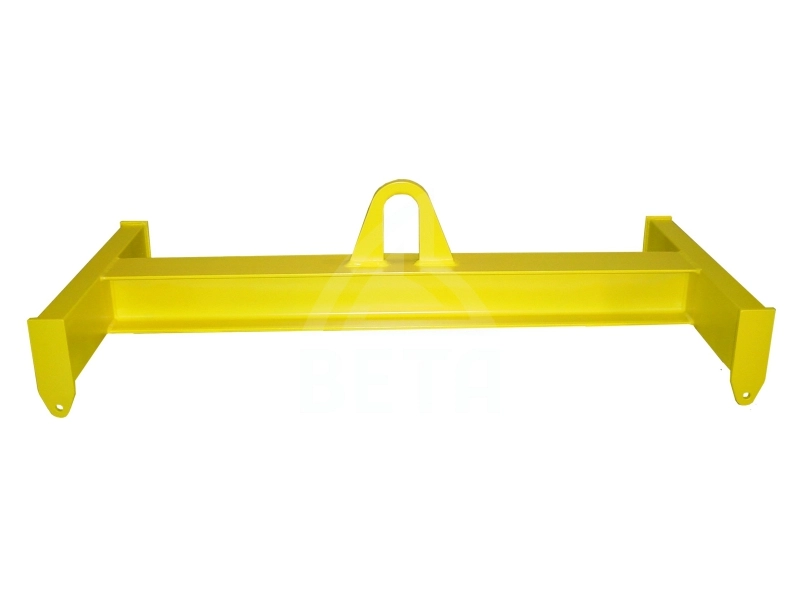

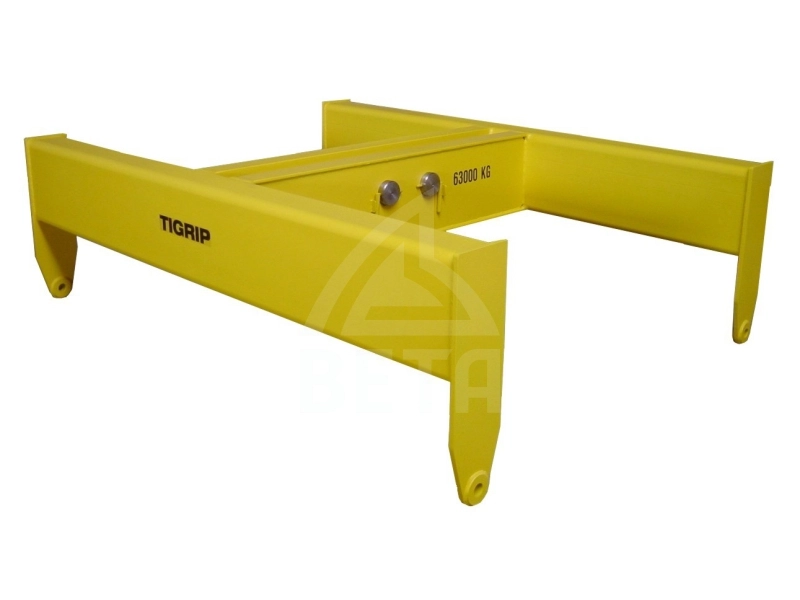

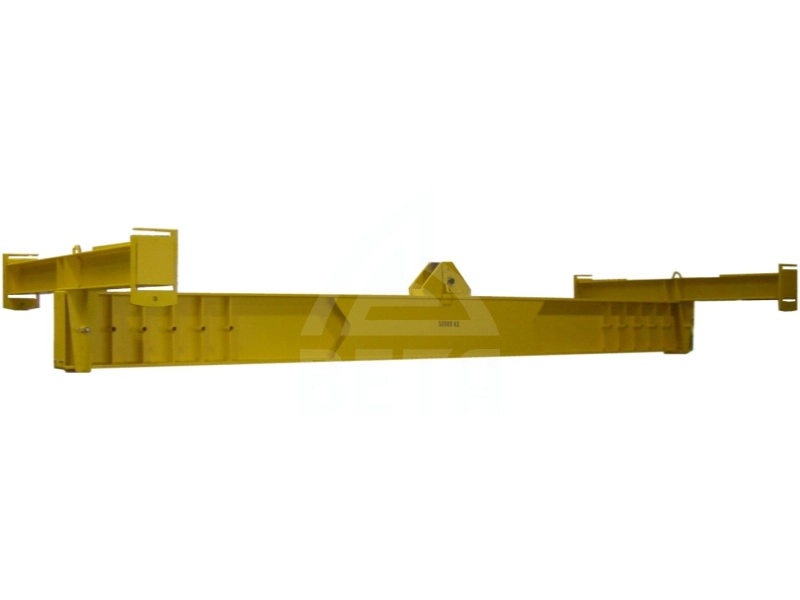

H-Traverse einfach THE
- 1,0 bis 40,0 t Tragfähigkeit
- Greifweiten von 2,5 bis 8,0 m Länge und 1,5 bis 5,0 m Breite
- Anschlagpunkte längs im Raster von 100 mm und quer im festen Abstand
- Lastschwerpunkt längs ausgleichbar, quer zentrisch unter Kranhaken
- Öse zum Einhängen des Kranhakens
- Einfachhaken (nicht drehbar) zum Aufnehmen der Last
Typ | Last (kg) | A1min (mm) | A1max (mm) | A2 (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Gewicht (kg) |
---|---|---|---|---|---|---|---|---|---|
THE 1,0 / 2500 - 1500 | 1000 | 700 | 2500 | 1500 | a.A. | 110 | 25 | 60 | 120 |
THE 1,0 / 3500 - 1500 | 1000 | 1700 | 3500 | 1500 | a.A. | 110 | 25 | 60 | 157 |
THE 1,0 / 3500 - 2500 | 1000 | 1700 | 3500 | 2500 | a.A. | 110 | 25 | 60 | 187 |
THE 1,0 / 5000 - 2500 | 1000 | 2000 | 5000 | 2500 | a.A. | 110 | 25 | 60 | 282 |
THE 1,0 / 6500 - 3500 | 1000 | 2500 | 6500 | 3500 | a.A. | 110 | 25 | 60 | 424 |
THE 1,0 / 8000 - 5000 | 1000 | 3000 | 8000 | 5000 | a.A. | 110 | 25 | 60 | a.A. |
THE 2,0 / 2500 - 1500 | 2000 | 700 | 2500 | 1500 | a.A. | 135 | 30 | 75 | 103 |
THE 2,0 / 3500 - 1500 | 2000 | 1700 | 3500 | 1500 | a.A. | 135 | 30 | 75 | 146 |
THE 2,0 / 3500 - 2500 | 2000 | 1700 | 3500 | 2500 | a.A. | 135 | 30 | 75 | 229 |
THE 2,0 / 5000 - 2500 | 2000 | 2000 | 5000 | 2500 | a.A. | 135 | 30 | 75 | 311 |
THE 2,0 / 6500 - 3500 | 2000 | 2500 | 6500 | 3500 | a.A. | 135 | 30 | 75 | 524 |
THE 2,0 / 8000 - 5000 | 2000 | 3000 | 8000 | 5000 | a.A. | 135 | 30 | 75 | 784 |
THE 3,0 / 2500 - 1500 | 3000 | 700 | 2500 | 1500 | a.A. | 160 | 35 | 90 | 171 |
THE 3,0 / 3500 - 1500 | 3000 | 1700 | 3500 | 1500 | a.A. | 160 | 35 | 90 | 228 |
THE 3,0 / 3500 - 2500 | 3000 | 1700 | 3500 | 2500 | a.A. | 160 | 35 | 90 | 300 |
THE 3,0 / 5000 - 2500 | 3000 | 2000 | 5000 | 2500 | a.A. | 160 | 35 | 90 | 398 |
THE 3,0 / 6500 - 3500 | 3000 | 2500 | 6500 | 3500 | a.A. | 160 | 35 | 90 | 681 |
THE 3,0 / 8000 - 5000 | 3000 | 3000 | 8000 | 5000 | a.A. | 160 | 35 | 90 | 925 |
THE 5,0 / 2500 - 1500 | 5000 | 700 | 2500 | 1500 | a.A. | 180 | 40 | 100 | 209 |
THE 5,0 / 3500 - 1500 | 5000 | 1700 | 3500 | 1500 | a.A. | 180 | 40 | 100 | 310 |
THE 5,0 / 3500 - 2500 | 5000 | 1700 | 3500 | 2500 | a.A. | 180 | 40 | 100 | 404 |
THE 5,0 / 5000 - 2500 | 5000 | 2000 | 5000 | 2500 | a.A. | 180 | 40 | 100 | 548 |
THE 5,0 / 6500 - 3500 | 5000 | 2500 | 6500 | 3500 | a.A. | 180 | 40 | 100 | 791 |
THE 5,0 / 8000 - 5000 | 5000 | 3000 | 8000 | 5000 | a.A. | 180 | 40 | 100 | 1234 |
THE 7,5 / 2500 - 1500 | 7500 | 700 | 2500 | 1500 | a.A. | 200 | 60 | 130 | 306 |
THE 7,5 / 3500 - 1500 | 7500 | 1700 | 3500 | 1500 | a.A. | 200 | 60 | 130 | 406 |
THE 7,5 / 3500 - 2500 | 7500 | 1700 | 3500 | 2500 | a.A. | 200 | 60 | 130 | 490 |
THE 7,5 / 5000 - 2500 | 7500 | 2000 | 5000 | 2500 | a.A. | 200 | 60 | 130 | 635 |
THE 7,5 / 6500 - 3500 | 7500 | 2500 | 6500 | 3500 | a.A. | 200 | 60 | 130 | 914 |
THE 7,5 / 8000 - 5000 | 7500 | 3000 | 8000 | 5000 | a.A. | 200 | 60 | 130 | 1473 |
THE 10,0 / 2500 - 1500 | 10000 | 700 | 2500 | 1500 | a.A. | 260 | 70 | 130 | 343 |
THE 10,0 / 3500 - 1500 | 10000 | 1700 | 3500 | 1500 | a.A. | 260 | 70 | 130 | 445 |
THE 10,0 / 3500 - 2500 | 10000 | 1700 | 3500 | 2500 | a.A. | 260 | 70 | 130 | 529 |
THE 10,0 / 5000 - 2500 | 10000 | 2000 | 5000 | 2500 | a.A. | 260 | 70 | 130 | 743 |
THE 10,0 / 6500 - 3500 | 10000 | 2500 | 6500 | 3500 | a.A. | 260 | 70 | 130 | 1004 |
THE 10,0 / 8000 - 5000 | 10000 | 3000 | 8000 | 5000 | a.A. | 260 | 70 | 130 | 1570 |
THE 12,5 / 2500 - 1500 | 12500 | 700 | 2500 | 1500 | a.A. | 260 | 75 | 140 | 346 |
THE 12,5 / 3500 - 1500 | 12500 | 1700 | 3500 | 1500 | a.A. | 260 | 75 | 140 | 443 |
THE 12,5 / 3500 - 2500 | 12500 | 1700 | 3500 | 2500 | a.A. | 260 | 75 | 140 | 591 |
THE 12,5 / 5000 - 2500 | 12500 | 2000 | 5000 | 2500 | a.A. | 260 | 75 | 140 | 745 |
THE 12,5 / 6500 - 3500 | 12500 | 2500 | 6500 | 3500 | a.A. | 260 | 75 | 140 | 1230 |
THE 12,5 / 8000 - 5000 | 12500 | 3000 | 8000 | 5000 | a.A. | 260 | 75 | 140 | 1723 |
THE 15,0 / 2500 - 1500 | 15000 | 700 | 2500 | 1500 | a.A. | 260 | 85 | 140 | 385 |
THE 15,0 / 3500 - 1500 | 15000 | 1700 | 3500 | 1500 | a.A. | 260 | 85 | 140 | 488 |
THE 15,0 / 3500 - 2500 | 15000 | 1700 | 3500 | 2500 | a.A. | 260 | 85 | 140 | 636 |
THE 15,0 / 5000 - 2500 | 15000 | 2000 | 5000 | 2500 | a.A. | 260 | 85 | 140 | 745 |
THE 15,0 / 6500 - 3500 | 15000 | 2500 | 6500 | 3500 | a.A. | 260 | 85 | 140 | 1280 |
THE 15,0 / 8000 - 5000 | 15000 | 3000 | 8000 | 5000 | a.A. | 260 | 85 | 140 | 1790 |
THE 20,0 / 2500 - 1500 | 20000 | 700 | 2500 | 1500 | a.A. | 260 | 90 | 160 | 360 |
THE 20,0 / 3500 - 1500 | 20000 | 1700 | 3500 | 1500 | a.A. | 260 | 90 | 160 | 467 |
THE 20,0 / 3500 - 2500 | 20000 | 1700 | 3500 | 2500 | a.A. | 260 | 90 | 160 | 813 |
THE 20,0 / 5000 - 2500 | 20000 | 2000 | 5000 | 2500 | a.A. | 260 | 90 | 160 | 1053 |
THE 20,0 / 6500 - 3500 | 20000 | 2500 | 6500 | 3500 | a.A. | 260 | 90 | 160 | 1524 |
THE 20,0 / 8000 - 5000 | 20000 | 3000 | 8000 | 5000 | a.A. | 260 | 90 | 160 | 2286 |
THE 25,0 / 2500 - 1500 | 25000 | 700 | 2500 | 1500 | a.A. | 300 | 100 | 160 | a.A. |
THE 25,0 / 3500 - 1500 | 25000 | 1700 | 3500 | 1500 | a.A. | 300 | 100 | 160 | a.A. |
THE 25,0 / 3500 - 2500 | 25000 | 1700 | 3500 | 2500 | a.A. | 300 | 100 | 160 | a.A. |
THE 25,0 / 5000 - 2500 | 20000 | 2000 | 5000 | 2500 | a.A. | 300 | 100 | 160 | a.A. |
THE 25,0 / 6500 - 3500 | 20000 | 2500 | 6500 | 3500 | a.A. | 300 | 100 | 160 | a.A. |
THE 25,0 / 8000 - 5000 | 20000 | 3000 | 8000 | 5000 | a.A. | 300 | 100 | 160 | a.A. |
THE 30,0 / 2500 - 1500 | 30000 | 700 | 2500 | 1500 | a.A. | 400 | 160 | 250 | a.A. |
THE 30,0 / 3500 - 1500 | 30000 | 1700 | 3500 | 1500 | a.A. | 400 | 160 | 250 | a.A. |
THE 30,0 / 3500 - 2500 | 30000 | 1700 | 3500 | 2500 | a.A. | 400 | 160 | 250 | a.A. |
THE 30,0 / 5000 - 2500 | 30000 | 2000 | 5000 | 2500 | a.A. | 400 | 160 | 250 | a.A. |
THE 30,0 / 6500 - 3500 | 30000 | 2500 | 6500 | 3500 | a.A. | 400 | 160 | 250 | a.A. |
THE 30,0 / 8000 - 5000 | 30000 | 3000 | 8000 | 5000 | a.A. | 400 | 160 | 250 | a.A. |
THE 40,0 / 2500 - 1500 | 40000 | 700 | 2500 | 1500 | a.A. | 450 | 160 | 250 | a.A. |
THE 40,0 / 3500 - 1500 | 40000 | 1700 | 3500 | 1500 | a.A. | 450 | 160 | 250 | a.A. |
THE 40,0 / 3500 - 2500 | 40000 | 1700 | 3500 | 2500 | a.A. | 450 | 160 | 250 | a.A. |
THE 40,0 / 5000 - 2500 | 40000 | 2000 | 5000 | 2500 | a.A. | 450 | 160 | 250 | a.A. |
THE 40,0 / 6500 - 3500 | 40000 | 2500 | 6500 | 3500 | a.A. | 450 | 160 | 250 | a.A. |
THE 40,0 / 8000 - 5000 | 40000 | 3000 | 8000 | 5000 | a.A. | 450 | 160 | 250 | a.A. |
